Añadir widgets
Añade y configura widgets del panel de Kilo para datos en vivo, gráficos, controles, mapas, imágenes, texto y páginas incrustadas.
Los widgets son los componentes visuales de un panel. Los widgets de datos se conectan a dispositivos y convierten las lecturas en valores actuales, historial, mapas o estado. Los widgets de control envían comandos configurados. Los widgets de texto y iFrame añaden contexto sin conexión a un dispositivo. Una lectura de temperatura de 22 °C es normal en una oficina, pero una infracción de cumplimiento en almacenamiento en frío — los rangos, umbrales y condiciones permiten a los operadores ver ese contexto de un vistazo en lugar de interpretar ellos mismos el número bruto.

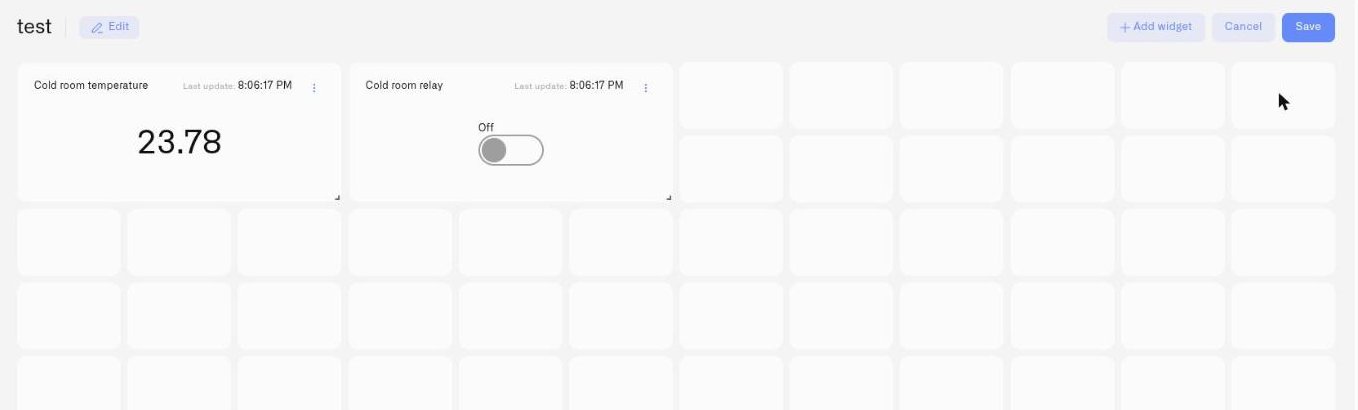

Entrando en modo de edición
Los widgets solo se pueden agregar o modificar cuando el panel está en modo de edición.
Abra un panel desde la barra lateral.
Haga clic en el menú de acciones (tres puntos) en el encabezado y seleccione Editar panel.
En modo de edición, el encabezado cambia:
El Datos en vivo indicador se reemplaza por un pequeño icono de lápiz para editar los metadatos del panel.
Un botón de más aparece — esto abre el selector de widgets.
Cancelar y Guardar los botones aparecen a la derecha.
Cualquier cambio que realice en modo de edición solo se guarda cuando hace clic en Guardar. Cancelar descarta todos los cambios y vuelve al modo de vista.

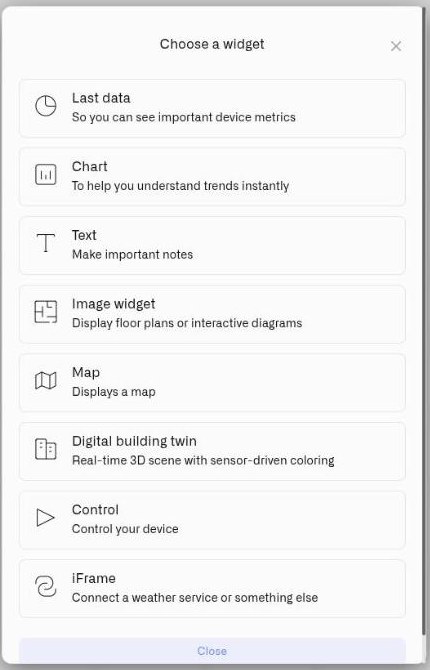

El selector de widgets
Haga clic en el botón de más en el encabezado del modo de edición (o el Agregar widget botón en el estado vacío) para abrir el selector de widgets.
El selector muestra los tipos de widgets disponibles.
Últimos datos
Los operadores necesitan el estado actual de una máquina, proceso o activo
Último valor recibido — en funcionamiento/detenido, nivel de llenado, temperatura actual
Gráfico
Necesita entender cómo cambió una lectura — historial de cumplimiento, deriva o comparación entre turnos
Gráfico histórico más la lectura actual en vivo
Texto
Un panel necesita encabezados, notas operativas o instrucciones
Texto con formato que no está conectado a un dispositivo
Imagen
El contexto de la ubicación importa — qué zona, piso o componente
Su propia imagen cargada — plano de planta, diagrama de máquina o distribución del sitio — con lecturas numéricas en vivo fijadas a ubicaciones
Mapa
La ubicación en vivo de algo que se mueve importa
Posición GPS actual en un mapa exterior interactivo, más un valor de sensor seleccionado en el marcador
Control
Un operador necesita enviar un comando configurado al equipo
Un interruptor, botón, entrada o deslizador conectado a un dispositivo controlable
iFrame
El contexto externo pertenece en la misma pantalla — un informe de BI, un mapa meteorológico, tráfico en vivo
Una página web externa en vivo de un servicio compatible, incrustada en el mosaico junto a los datos de su dispositivo
Gemelo digital del edificio
Quiere un modelo 3D de un edificio con sensores asignados a los objetos que supervisan
Un editor 3D integrado que convierte una instalación en una escena en vivo, recoloreada por las lecturas de los sensores
Elegir un tipo de widget
Últimos datos es su opción predeterminada para mostrar el estado operativo actual. Úselo cuando necesite mostrar el último valor de uno o más dispositivos en un solo panel — un número simple para una lectura rápida, un indicador de Anillo o Pastel cuando el valor tiene una escala significativa (llenado de un tanque, nivel de batería, porcentaje dentro de un rango). Se pueden combinar varios dispositivos en un solo widget.
Gráfico sirve para ver tendencias. Muestra una lectura actual grande en la parte superior y el gráfico histórico debajo — así ve dónde está la lectura ahora y cómo llegó allí. Elija un Gráfico de líneas para una tendencia continua o un Gráfico de barras para comparar informes individuales. Una fuente de datos y una métrica por widget de gráfico.
Texto añade encabezados, instrucciones y notas operativas. Es un widget de contenido independiente y no pertenece a la familia de widgets de Control.
Imagen pone los datos en contexto físico. Cargue un plano de planta, un diagrama del sitio o un esquema del equipo, y luego fije las lecturas en vivo de los sensores en sus ubicaciones exactas. Úselo cuando la ubicación importa — monitoreo de zonas de almacén, estado del HVAC del edificio por piso, temperaturas de racks en la sala de servidores.
Mapa muestra dónde está ahora mismo un dispositivo equipado con GPS en un mapa exterior interactivo, con una métrica adicional en el marcador. Vehículos, equipos de campo, herramientas móviles, envíos, ganado — cualquier cosa que se mueva y reporte su ubicación puede mostrarse allí. Los controles de rango de fechas le permiten revisar el historial de rutas sin salir del panel.
Control envía un comando configurado al dispositivo a través de un interruptor, botón, entrada o deslizador. Es el único widget del nivel del selector cuyo propósito es controlar equipos; Gráfico, Texto, Imagen y Mapa son tipos de widget separados.
Gemelo digital del edificio es un modelo 3D de una instalación, creado y editado directamente en el panel. Dibuje el edificio, coloque objetos de un catálogo y vincule cada uno a un sensor — el modelo luego cambia de color en tiempo real, de modo que un operador lee el estado de la instalación espacialmente en lugar de hacerlo desde una lista. Consulte Gemelo digital del edificio.
Agregar un widget
Para cada tipo de widget, el flujo de configuración sigue el mismo patrón:
Haga clic en el botón de más o Agregar widget botón para abrir el selector.
Seleccione un tipo de widget.
Se abre el panel de configuración del widget seleccionado.
Para un widget basado en datos, elija su dispositivo y métrica en Fuente de datos, luego configure su presentación en Apariencia. Los widgets independientes, como Texto e iFrame, abren en su lugar sus propias opciones de contenido.
Haga clic en Guardar en el panel para agregar el widget.
Un botón de cerrar (icono X) en la esquina superior derecha cierra el panel sin guardar. El Siguiente botón navega de Fuente de datos a Apariencia. Los ajustes no se aplican hasta que haga clic en Guardar en el panel y luego Guardar en el encabezado del panel.
Para ver los detalles completos de configuración, consulte las páginas específicas de cada widget enlazadas abajo.
Editar un widget existente
Para modificar un widget que ya está en el panel:
Entre en modo de edición.
Pase el cursor sobre el widget. Un menú de tres puntos aparece en la esquina superior derecha.
Haga clic en el menú:
Editar — Abre el panel de configuración del widget con los valores actuales ya rellenados.
Duplicar — Crea una copia del widget, con toda su configuración, en el mismo panel. Un aviso confirma "Widget duplicado correctamente"; si no se puede crear la copia, verá "No se pudo duplicar el widget".
Mover al panel — Mueve el widget a otro panel. Si no se puede completar el movimiento, verá "No se pudo mover el widget".
Eliminar — Marca el widget para eliminarlo. La eliminación solo se aplica cuando hace clic en Guardar en el encabezado del panel. Hacer clic en Cancelar restaura el widget.
El menú de tres puntos solo aparece en modo de edición.
Duplicar ahorra tiempo real en implementaciones repetitivas. Configure un widget exactamente como lo desea — rangos de valores, umbrales, tipo de visualización, condiciones — luego duplíquelo una vez por cada sensor idéntico y cambie solo el dispositivo en la pestaña Fuente de datos. Cincuenta unidades de almacenamiento en frío con la misma banda de cumplimiento son cincuenta copias de un widget, no cincuenta configuraciones creadas desde cero.
Mover al panel es para cuando una vista supera su hogar original — una métrica que agregó a un panel general del sitio resulta pertenecer al panel de cumplimiento, o un widget se creó por completo en el panel equivocado. Muévalo en lugar de reconstruirlo.
El estado vacío del panel
Si un panel no tiene widgets, el centro de la pantalla muestra:
"No tiene widgets aquí"
"Agregue su primer widget para construir su panel"
Un Agregar widget botón
Personalización de un vistazo
Los widgets son configurables, no tarjetas fijas. Opciones clave disponibles en todos los tipos de widgets:
Tipos de visualización de Últimos datos — Valor, Anillo, Pastel, Tubo, Medidor y Medidor radial
Tipos de gráfico — Línea y Barras, con periodos de tiempo, ejes, umbrales y leyendas específicos del gráfico
Tipos de control — Interruptor, Botón, Entrada y Deslizador; luego el Deslizador ofrece estilos Simple, Circular y Vertical
Rangos de valores — Límites mínimo/máximo que establecen la escala del medidor o los límites del eje Y del gráfico
Umbrales — Bandas con nombre (p. ej., "Conforme", "Advertencia", "Incumplimiento") con colores, rellenos y líneas — widget de gráfico
Condiciones — Reglas de color por métrica basadas en el valor actual del sensor — widgets de Últimos datos e Imagen
Controles a nivel de métrica — Tipo de datos, selector de métrica del dispositivo, icono y condiciones por sensor
Guías de configuración de widgets
Widget de Últimos datos — Valores más recientes, tipos de medidor, rangos de valores y condiciones
Widget de gráfico — Gráficos de series temporales con lectura actual en vivo y bandas de umbral
Widget de texto — Encabezados, instrucciones y notas sin una fuente de dispositivo
Widget de imagen — Cualquier imagen — un plano de planta, un esquema del equipo, una foto del sitio — con pines de datos en vivo arrastrables
Widget de mapa — Ubicación de un rastreador GPS con controles de historial de rutas
Widget de control — Interruptores, botones, entradas y deslizadores que envían comandos al dispositivo
Widget iFrame — Incruste una página web externa de un servicio compatible junto a los datos de su dispositivo
Condiciones — Reglas de color por métrica para los widgets de Últimos datos e Imagen
