Gráfico de líneas
Configura un gráfico de líneas de Kilo para mostrar el historial continuo de métricas, promedios, bandas de umbral y el valor actual.
Un gráfico de líneas es una de las dos presentaciones dentro del Gráfico widget. Conecta lecturas consecutivas en una traza continua, lo que facilita ver el movimiento gradual, la deriva, los ciclos y los picos repentinos.
Use Línea para temperatura, presión, demanda de energía, humedad y otras mediciones en las que la forma de la tendencia importa más que comparar informes individuales.
Configurar el tipo de línea
Abra un panel en modo de edición y seleccione Gráfico en el selector de widgets.
En Fuente de datos, agregue un dispositivo y una métrica numérica.

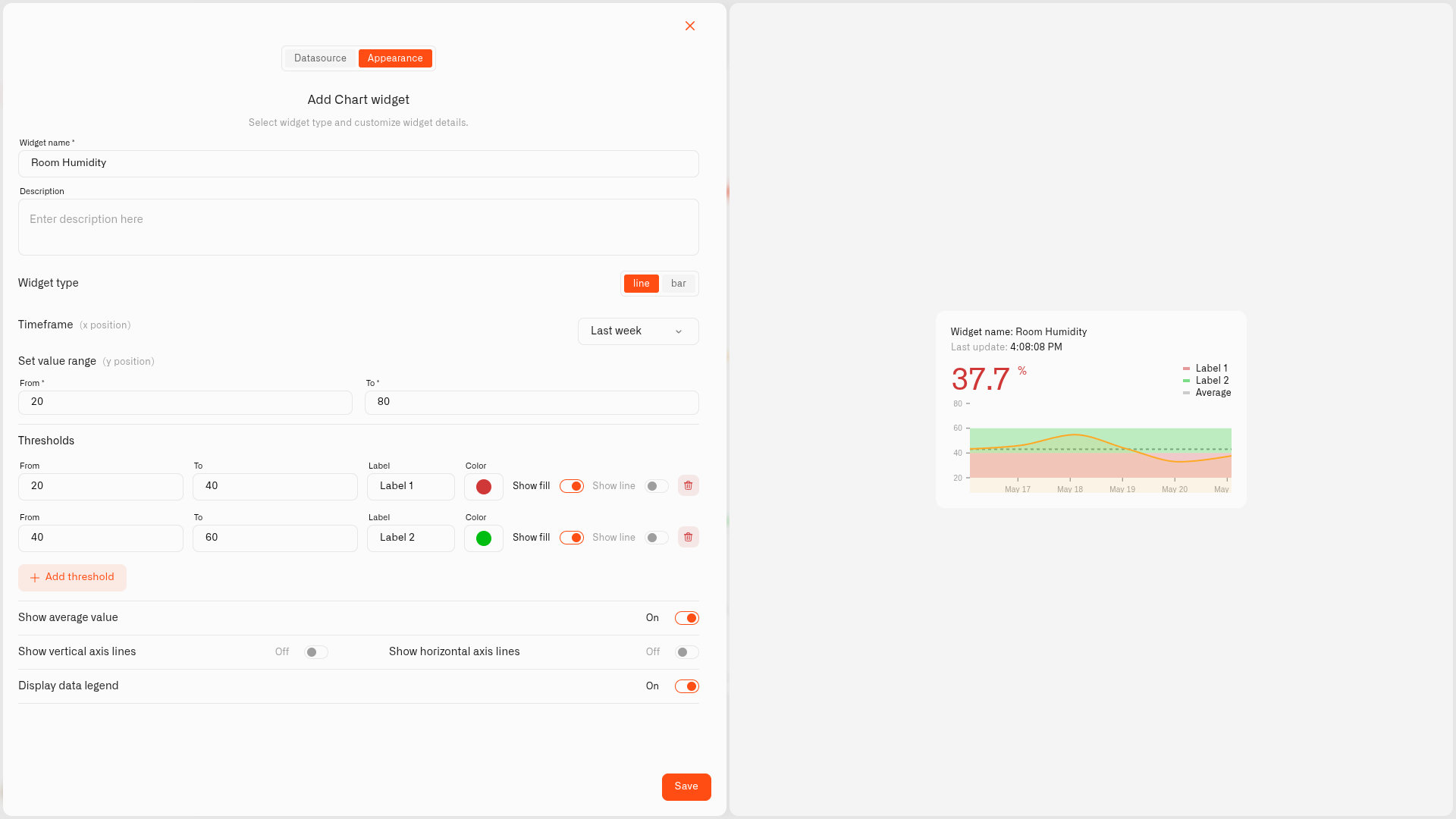

Haga clic en Siguiente y establezca Tipo de widget a línea.
Elija el Período de tiempo: Última hora, Último día, Última semana o Último mes, sujeto a la retención de datos incluida en el plan.
Establezca el rango de valores con Desde y Hasta.
Agregue las bandas de umbral, la línea de promedio, las líneas de los ejes y la leyenda que necesiten los operadores.
Activar Mostrar métricas debajo cuando el nombre de la métrica y la lectura actual deban permanecer visibles debajo del gráfico.
Haga clic en Guardar.
El Mostrar valor en la barra la configuración no aparece para Línea porque no hay barras que etiquetar.
Lea el resultado
El valor grande muestra la lectura más reciente. La línea muestra cómo se movió esa métrica durante el período seleccionado. Si la lectura actual cae dentro de un umbral configurado, el valor grande adopta el color de ese umbral; la línea conserva el color de la métrica seleccionado en Fuente de datos.
En un gráfico de temperatura de una sala de servidores, una línea de una semana hace visible una falla de refrigeración nocturna como un aumento fuera de la banda normal y muestra cuándo la lectura volvió a la línea base.
