Visualización de anillo
Visualiza una lectura del sensor como un anillo proporcional con la visualización de anillo en el widget de últimos datos — ideal para %.
La visualización Doughnut dibuja la lectura como un anillo que se llena de forma proporcional entre un mínimo y un máximo que defines, con el valor actual en el centro. A simple vista responde «¿cuánto falta para llegar?» — un cuarto lleno, casi al máximo — sin que nadie lea el número.
Encaja con cualquier lectura que se sitúe dentro de un rango conocido: un nivel de llenado, un porcentaje, una capacidad, un valor que debería estar en algún punto dentro de una banda operativa. El relleno del anillo hace inmediata la posición dentro de ese rango.
Cuándo elegirlo
Una lectura con un rango operativo definido en la que importa la proporción — capacidad de un depósito, carga de la batería, utilización frente a un límite.
Un mosaico del panel en el que el operador debería captar de un vistazo bajo / medio / alto, no interpretar dígitos.
En cualquier lugar donde un porcentaje o una proporción se lea más claramente como un anillo relleno que como una cifra.
Dondequiera que una lectura tenga un mínimo y un máximo significativos, Doughnut la convierte en una forma — deja que tus propias métricas sugieran dónde encaja.
Configurar una visualización Doughnut
Aquí tienes una configuración completa para un caso real: un anillo que muestra la temperatura de una oficina y si resulta confortable. Un sensor de temperatura informa de la habitación en °C. Una temperatura no es como un depósito: no tiene un «vacío» ni un «lleno» naturales, así que no existe un 0 y un 100 obvios. El anillo aún necesita un mínimo y un máximo, así que eliges una ventana lo bastante amplia para abarcar toda la temperatura que la habitación podría alcanzar de forma realista: para una habitación de casa, aproximadamente de -5 °C a +40 °C. Este es un ejemplo: Doughnut encaja con cualquier lectura que quieras ver como una proporción de un rango; solo cambian el dispositivo y los números.
Abre el panel en modo de edición y haz clic en Últimos datos en el selector de widgets. El panel de ajustes se abre en la pestaña Fuente de datos sin fuentes de datos todavía.
Haz clic en Añadir fuente de datos. Un Fuente de datos 1 bloque aparece.
En el bloque, haz clic en Elegir dispositivo y selecciona el sensor de temperatura.
Haz clic en Añadir métrica. Aparece una fila de métricas.
En la fila, establece Tipo de dato en Telemetría, elige la lectura de temperatura en Métrica del dispositivo, y selecciona un Icono.
Esta visualización necesita un número. La Métrica del dispositivo lista ofrece todos los tipos de métricas, pero un gauge se rellena según una escala — elige aquí una lectura numérica; un valor de texto no numérico se interpreta como 0. (Para mostrar texto o un valor de encendido/apagado tal cual, usa la visualización de valor.) Para cambiar cómo se almacena una métrica, abre Dispositivos → Métricas — consulta Métricas.
Haz clic en Condiciones: N para abrir el modal de Condiciones. Establece un Color predeterminado — el color al que vuelve la lectura cuando ninguna de tus condiciones coincide con el valor actual — luego, para cada banda, haz clic en Añadir condición y completa la fila — introduce un Nombre de la condición, establece Tipo de dato en Número (el tipo de datos de la propia condición, no el de la fila de la métrica), porque la temperatura de una habitación de casa oscila de forma realista entre -5 °C y 40 °C, introduce Desde -5 (lo más frío que esperarías) y Hasta 40 (lo más caliente), y elige un Color. Luego puedes introducir los niveles de color. Por ejemplo:
Trabajando desde el más frío:
«Demasiado frío» — Desde -5, Hasta 15 — rojo
«Fresco» — Desde 15, Hasta 18 — amarillo
«Confortable» — Desde 18, Hasta 24 — verde
«Cálido» — Desde 24, Hasta 28 — amarillo
«Demasiado caliente» — Desde 28, Hasta 40 — rojo
Haz clic en Guardar para cerrar el modal.
Haz clic en Después para abrir el panel Apariencia .
Introduce un Nombre del widget — por ejemplo «Temperatura de la oficina» — y un opcional Descripción.

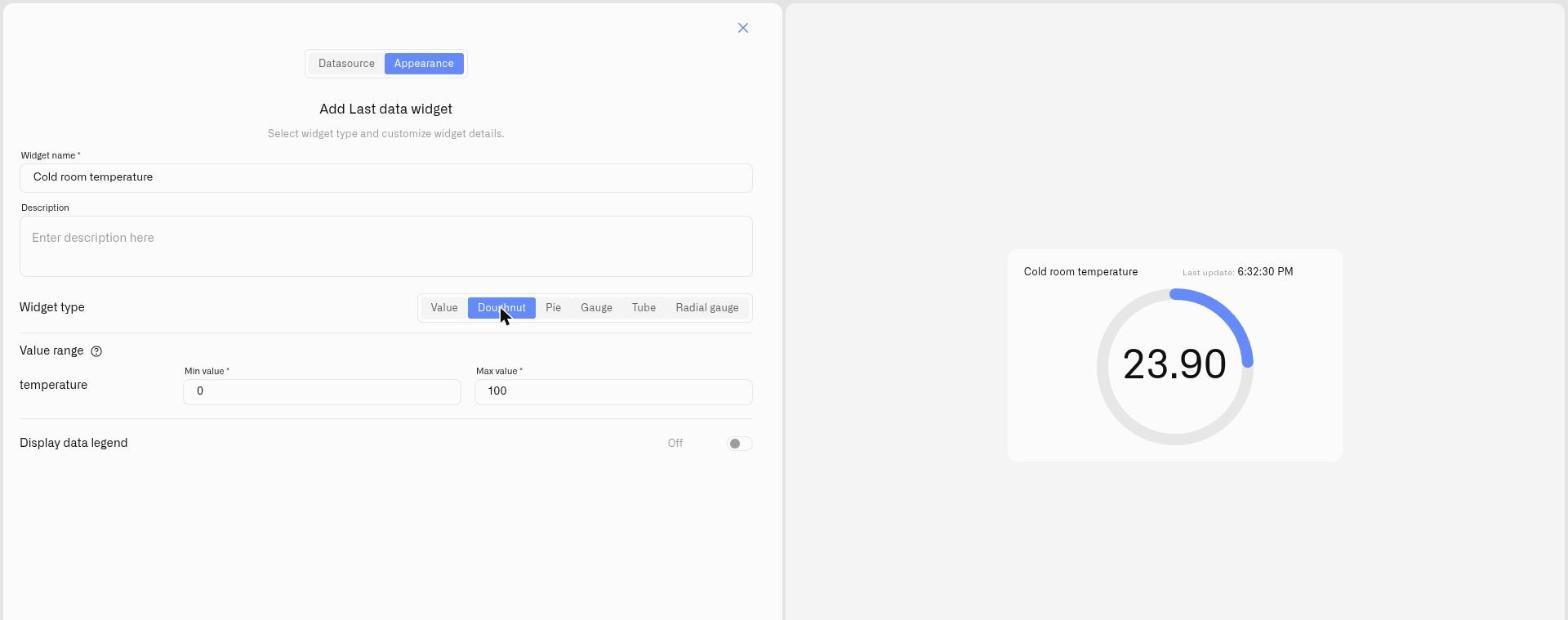

Bajo EnTipo de widget Dona. Un Aparece la sección Rango de valores
para la métrica. Valor mínimo en -5 y Valor máximo en 40 — la ventana que elegiste para una habitación de casa. El anillo se llena para mostrar dónde se sitúa la temperatura actual en ese tramo de -5 a 40 °C, y la condición en la que cae la lectura le pone el color.
Activa Mostrar leyenda de datos si te resulta útil, luego haz clic en Guardar.
El anillo muestra la temperatura como una posición en el rango elegido y solo se vuelve verde dentro de la banda confortable. Los mismos pasos sirven para cualquier lectura con un mínimo y un máximo sensatos: solo cambian el dispositivo, la Valor mínimo/Valor máximo, y las condiciones cambian. Doughnut se gana su lugar cuando la pregunta es «cuánto ha avanzado dentro del rango»; para una temperatura que solo quieres leer, un Número o un Medidor suele ser la visualización más natural.
Ejemplos prácticos
El mismo sensor, una configuración completamente distinta — un refrigerador Un refrigerador usa el mismo tipo de sensor de temperatura que la oficina anterior, y sin embargo cada número es distinto — porque la ventana correcta depende de lo que estés midiendo. La banda segura de un frigorífico es aproximadamente de 0 a 5 °C, así que ajustas la escala un poco más amplia que esa banda, de modo que un frigorífico que falle y se caliente aún se muestre en el anillo: Valor mínimo -5, Valor máximo 15. Después construyes tres condiciones: «Demasiado frío» — De -5 a 0 — azul; «Seguro» — De 0 a 5 — verde; «Demasiado caliente» — De 5 a 15 — rojo. Mismo hardware, mismos pasos — solo cambian la ventana y las bandas, porque «bueno» significa algo completamente distinto en un frigorífico que en una oficina. Ese es el corazón de las condiciones: decides qué significa cada lectura en su propio contexto.
Un nivel de llenado Doughnut encaja de forma natural con un depósito o una batería. Un sensor de nivel en un tanque de 5.000 litros informa del contenido en litros, así que 0 L es un tanque vacío y 5.000 L está lleno — Valor mínimo 0, Valor máximo 5000 — con condiciones verde De 3000 a 5000, amarillo De 1000 a 3000, rojo De 0 a 1000. El anillo se vacía visiblemente a medida que se vacía el tanque.
Véase también
Widget de últimos datos — referencia de configuración completa y los otros tipos de visualización
Condiciones — Reglas de color numéricas De/Para para cada métrica
Otros tipos de visualización: Valor · Pastel · Medidor · Tubo · Medidor radial
