Pantalla de medidor radial
Muestra una lectura en un dial circular con el medidor radial — un ángulo de barrido configurable, marcas de escala y arcos de condición.
El medidor radial muestra cada lectura como una aguja en un dial circular. El dial está escalado entre un mínimo y un máximo; las bandas de condición que defina pintan arcos de colores alrededor de él, y un ángulo de barrido configurable permite que el dial vaya desde un círculo casi completo hasta un arco estrecho. Es el aspecto de un panel de instrumentos: la lectura que esperaría ver en un manómetro, un tacómetro o un indicador de llenado.
Es el sexto tipo de visualización del widget Últimos datos, junto con Number, Doughnut, Pie, Tube y el Medidor.
Medidor radial frente al Gauge horizontal
Ambos representan un valor frente a una escala con bandas de condición, así que elija según la forma y el contexto:
El Medidor es una pista horizontal — compacta, y se alinea de forma ordenada cuando varias se sitúan en fila.
El Medidor radial es un dial redondo — se lee como un instrumento físico y tiene más presencia visual en una pantalla de centro de control, lo que resulta adecuado para un pequeño número de lecturas destacadas en lugar de una fila densa de muchas.
Cuándo elegirlo
Una lectura destacada en un NOC o panel de operaciones, donde un dial de instrumento comunica el estado al instante en toda la sala.
Un valor con un punto de escala completa natural — presión frente a su máximo nominal, una reserva frente a la capacidad, el rendimiento frente a un límite.
Cualquier lectura de umbral en la que quiera que las bandas de condición se representen como arcos que el ojo pueda leer de un vistazo.
Configurar una visualización de medidor radial
La configuración sigue el estándar widget Últimos datos flujo — añada una fuente de datos, elija el dispositivo y una métrica numérica, y defina Condiciones. Los ajustes específicos del medidor radial se encuentran en la Apariencia pestaña una vez que seleccione el tipo.
Abre el panel en modo edición y haz clic en Últimos datos en el selector de widgets.
En la Fuente de datos pestaña, haga clic en Añadir fuente de datos, elija el dispositivo y Añadir métrica — establezca Tipo de datos en Telemetría y seleccione la lectura numérica.
Haz clic en Condiciones: N y defina una Color predeterminado y una banda por estado (cada una con un Desde/Hasta rango y color). En un medidor radial, estas se representan como arcos de colores alrededor del dial. Guardar el cuadro modal.
Haz clic en Siguiente para abrir Apariencia, e introduzca un nombre del widget y opcional Descripción.

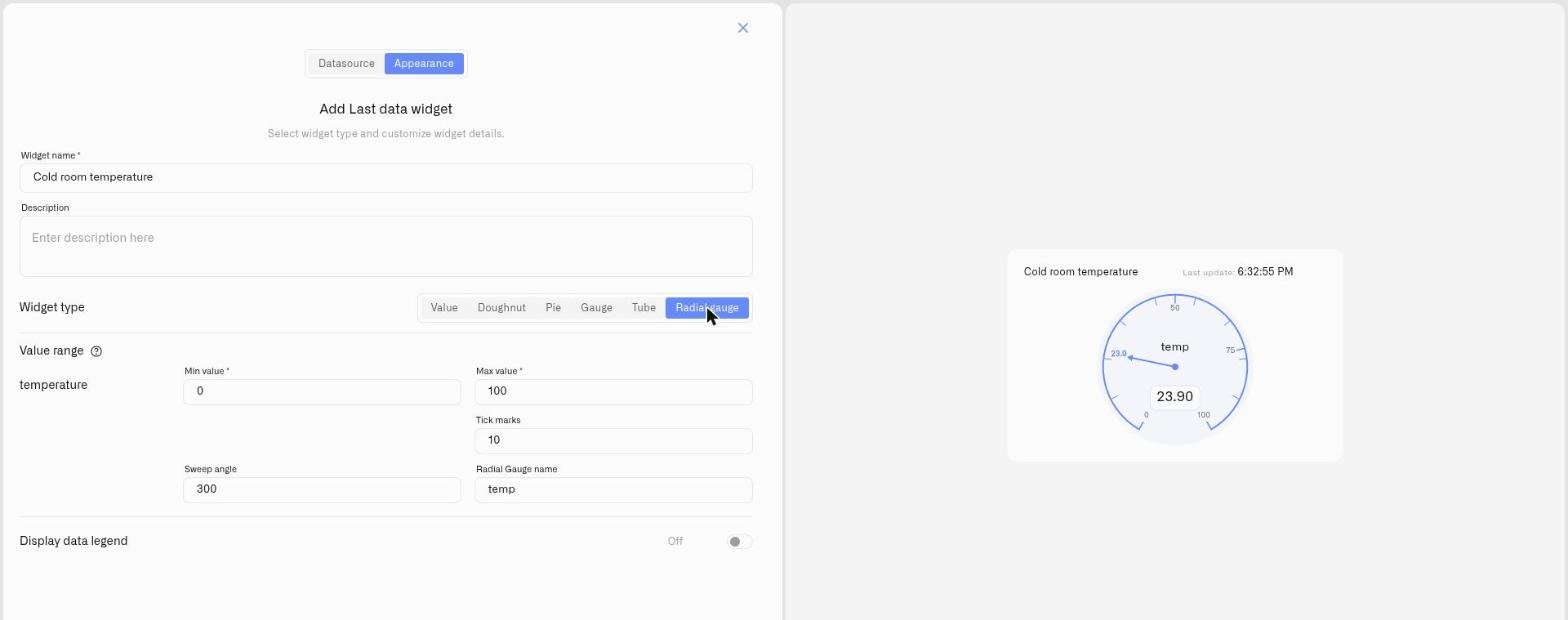

En Tipo de widget, elige Medidor radial. Aparecen los ajustes radiales:
Valor mínimo y Valor máximo — los dos extremos de la escala del dial. El mínimo debe ser estrictamente menor que el máximo.
Marcas de graduación — cuántas marcas dividen la escala alrededor del dial.
Ángulo de barrido — cuánto se extiende el dial, en grados de 0 a 360. El valor predeterminado es 300, lo que deja un hueco en la parte inferior como un instrumento clásico; súbalo hacia 360 para un anillo completo, o bájelo para un arco más cerrado.
Nombre del medidor radial — una etiqueta breve que se muestra con el dial (rellena previamente a partir de la métrica, editable).
Activar Mostrar leyenda de datos si desea que la métrica aparezca en la lista; luego haga clic en Guardar.
El dial aparece con la aguja en la lectura actual, los arcos de condición detrás y marcas de graduación alrededor de la escala — actualizándose a medida que el sensor informa.
Ejemplo práctico
Presión de descarga del compresor. Un compresor con una capacidad nominal de 10 bar recibe un medidor radial escalado Valor mínimo 0, Valor máximo 10, con Marcas de graduación 10 y el predeterminado Ángulo de barrido 300. Tres arcos de condición le dan un significado instantáneo: «Normal» de 0 a 7 en verde, «Advertencia alta» de 7 a 9 en amarillo, «Crítico» de 9 a 10 en rojo. En la pantalla de operaciones, la aguja se sitúa en la zona verde durante el funcionamiento normal y se desplaza hacia el arco rojo a medida que aumenta la presión — con un vistazo, el turno sabe si la máquina está donde debe estar. Para activar una notificación al cruzar un umbral en lugar de solo mostrarlo, combine el widget con un Alarma.
Ver también
Widget de Últimos datos — Referencia de configuración completa y los otros tipos de visualización
Visualización de medidor — La alternativa de pista horizontal
Condiciones — Reglas numéricas de Desde/Hasta que se convierten en los arcos del dial
