Curseur simple

Ajoutez un contrôle Curseur simple à un tableau de bord Kilo IoT — un curseur horizontal qui définit une valeur d’appareil sur une plage.

Les Simple un curseur est une piste horizontale que vous faites glisser pour définir une valeur numérique. C'est la disposition de curseur la plus compacte des trois et s'intègre parfaitement dans une rangée de tuiles de tableau de bord.

Quand l'utiliser

Utilisez un curseur Simple pour toute valeur qu'un opérateur augmente ou diminue lorsque une commande horizontale est naturelle : une vitesse de moteur ou de ventilateur, un niveau de gradation, ou un point de consigne cible. Si vous souhaitez plutôt un aspect de type niveau ou instrument, voir le Curseur vertical ou Curseur circulaire.

Ce qu'il vous faut d'abord

• Un appareil contrôlable avec une commande sur son Commandes et états onglet dont le paramètre prend un nombre (voir Créer des commandes).

• A métrique d'appareil qui renvoie la valeur actuelle, afin que le curseur indique où se trouve le réglage.

Comment le configurer

1. Ouvrez le tableau de bord en mode édition → Ajouter un widget → Contrôle.

2. Source de données onglet : choisissez le Appareil et le métrique d'appareil pour la valeur en direct. Cliquez sur Suivant.

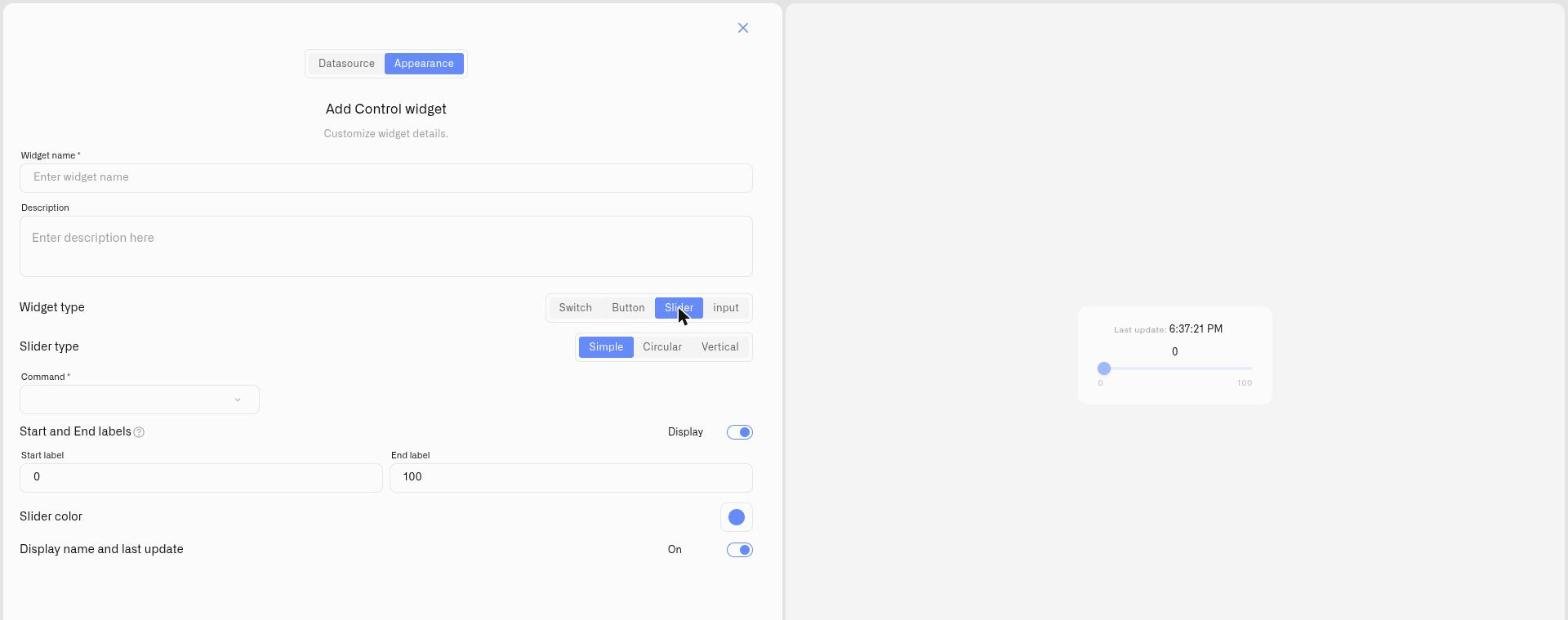

3. Apparence onglet : saisissez un Nom du widget. 9. Sous Type de widget → Curseur, puis définissez Type de curseur → Simple.

4. Définissez les Commande le curseur pilote, le Paramètre qu'il définit, et une valeur de départ Valeur.

5. Ajouter Étiquettes de début et de fin pour la plage (par exemple 150 et 500) et activez Affichage pour les afficher ; choisissez une Couleur du curseur et activez Nom affiché et dernière mise à jour.

6. Cliquez sur Enregistrer.

Ce qui se passe lorsque vous l'utilisez

Faire glisser le curseur envoie la commande choisie avec la nouvelle valeur comme paramètre, via le pipeline de commandes de l'appareil. Le curseur suit la métrique d'appareil, donc il reflète la valeur réellement signalée par l'appareil.

Erreurs courantes

• Lier une commande sans paramètre numérique — un curseur a besoin d'un paramètre qu'il peut définir sur un nombre ; une commande marche/arrêt simple appartient à un Interrupteur.

• Plage qui ne correspond pas à l'appareil — définissez Début/Fin sur le minimum et le maximum réels du paramètre afin que toute la course corresponde à des valeurs valides.

Voir aussi

• widget de contrôle — aperçu et les autres types de contrôle

• Autres dispositions de curseur : Curseur circulaire · Curseur vertical

• Commandes de l’appareil — définissez la commande que ce curseur pilote
