Interrupteur
Ajoutez un contrôle Interrupteur à un tableau de bord Kilo IoT pour basculer un appareil entre deux états — marche/arrêt, ouvert/fermé.
Le Interrupteur est le type de contrôle à deux états. C’est un interrupteur bascule pour une condition persistante — en marche ou arrêté, ouvert ou fermé, activé ou désactivé — où l’opérateur passe d’un état à l’autre et le tableau de bord indique lequel est actuellement actif.
Quand l’utiliser
Utilisez un Switch lorsque l’appareil conserve un état durable que vous souhaitez à la fois définir et voir: pour activer ou désactiver un pompe, alimenter un relais, ouvrir ou fermer une vanne, ou démarrer et arrêter un ventilateur. Associez-le à une métrique d’état afin que l’interrupteur reflète l’état réel de l’équipement, et non seulement la dernière commande envoyée.
Ce qu’il vous faut d’abord
Un appareil commandable — dont les commandes sont définies dans son onglet Commandes et états onglet (voir Création de commandes).
Une commande pour chaque état. Il peut s’agir d’une seule commande qui prend un paramètre d’état (par ex.
MARCHE, ARRÊT) ou deux commandes distinctes.Un Métrique de l’appareil qui renvoie l’état actuel de l’appareil, afin que l’interrupteur puisse afficher correctement l’état activé ou désactivé.
Comment le configurer
Ouvrez le tableau de bord dans mode d’édition → Ajouter un widget → Contrôle.
Source de données onglet : choisissez le Appareil et le Métrique de l’appareil qui reflète son état. Cliquez Suivant.

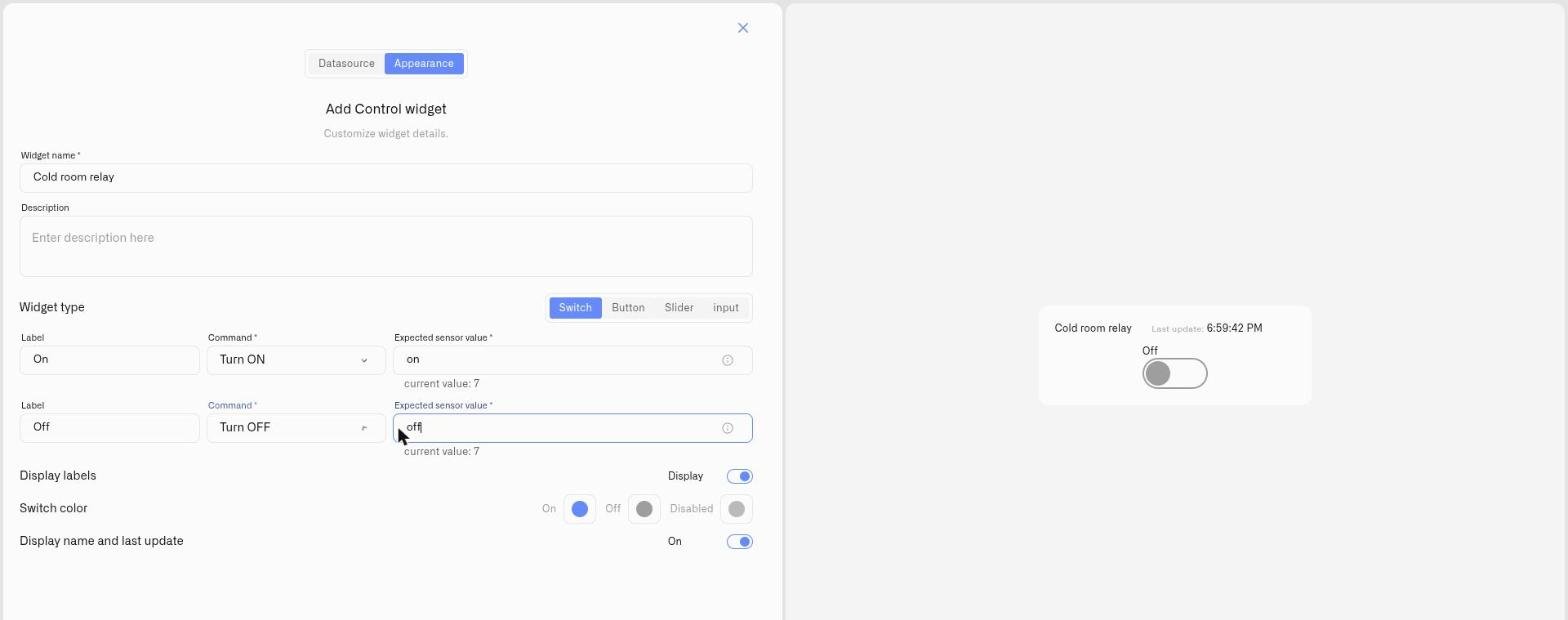

Apparence onglet : saisissez un Nom du widget, puis sous Type de widget choisissez Interrupteur.
Configurez les deux liaisons d’état — l' Activé ligne et la Arrêt ligne. Pour chacune :
Étiquette — comment cet état est nommé sur le widget (par ex. « Activé » / « Désactivé »).
Commande (obligatoire) — la commande envoyée par cet état.
Valeur attendue du capteur (requis une fois qu’une commande est définie) — la valeur lue par la métrique de l’appareil lorsque cet état est actif. Elle est remplie automatiquement à partir de la commande lorsque c’est possible ; modifiez-la si votre capteur renvoie une valeur différente.
Si la commande prend des paramètres, définissez chacun Valeur.
Définissez la couleur de l’interrupteur pour les Activé, Arrêt, et Désactivé états, activez/désactivez Afficher les libellés, et activez/désactivez Afficher le nom et la dernière mise à jour.
Cliquez sur Enregistrer.
Ce qui se passe lorsque vous l’utilisez
Basculer l’interrupteur envoie la commande associée à l’état cible via la chaîne de commandes de l’appareil (la même que celle utilisée par l’onglet States). Le widget bascule de manière optimiste, puis se synchronise avec l’état réel une fois que la métrique de l’appareil répond — ainsi, si l’appareil refuse le nouvel état ou ne l’atteint pas, l’interrupteur revient à sa position précédente.
Erreurs courantes
Aucune métrique d’état liée — sans métrique de l’appareil, l’interrupteur peut envoyer des commandes mais ne peut pas afficher l’état réel. Liez toujours la mesure qui reflète l’état activé/désactivé.
Valeur attendue incorrecte — si la valeur attendue du capteur ne correspond pas à ce que l’appareil renvoie réellement, l’interrupteur semblera désynchronisé. Vérifiez l’ valeur actuelle indication à côté du champ.
Un seul état possède une commande — les liaisons On et Off doivent toutes deux avoir une commande pour un interrupteur à deux positions.
Voir aussi
Widget de contrôle — aperçu et les autres types de commande
moteur Device Commands — définissent les commandes sur lesquelles cet interrupteur agit
