Association des capteurs et des couleurs
Associez des capteurs aux objets du jumeau numérique du bâtiment et définissez des règles de couleur — transformez un dessin 3D en vue opérationnelle en direct.
C’est l’étape qui justifie de construire un jumeau numérique du bâtiment. Jusqu’ici, le modèle n’est qu’un dessin 3D d’une installation. L’association des capteurs le transforme en vue opérationnelle en direct : un capteur indique « occupé » et le bureau auquel il est associé passe au rouge ; une sonde indique 14 °C et la chambre froide à laquelle elle est associée passe du vert à l’ambre.
A liaison relie une lecture de capteur à un ou plusieurs objets du modèle, ainsi qu’à un ensemble de règles de couleur qui déterminent la couleur affichée par ces objets pour une valeur donnée. Cette page explique comment créer cette liaison.
Ouverture du panneau Capteurs

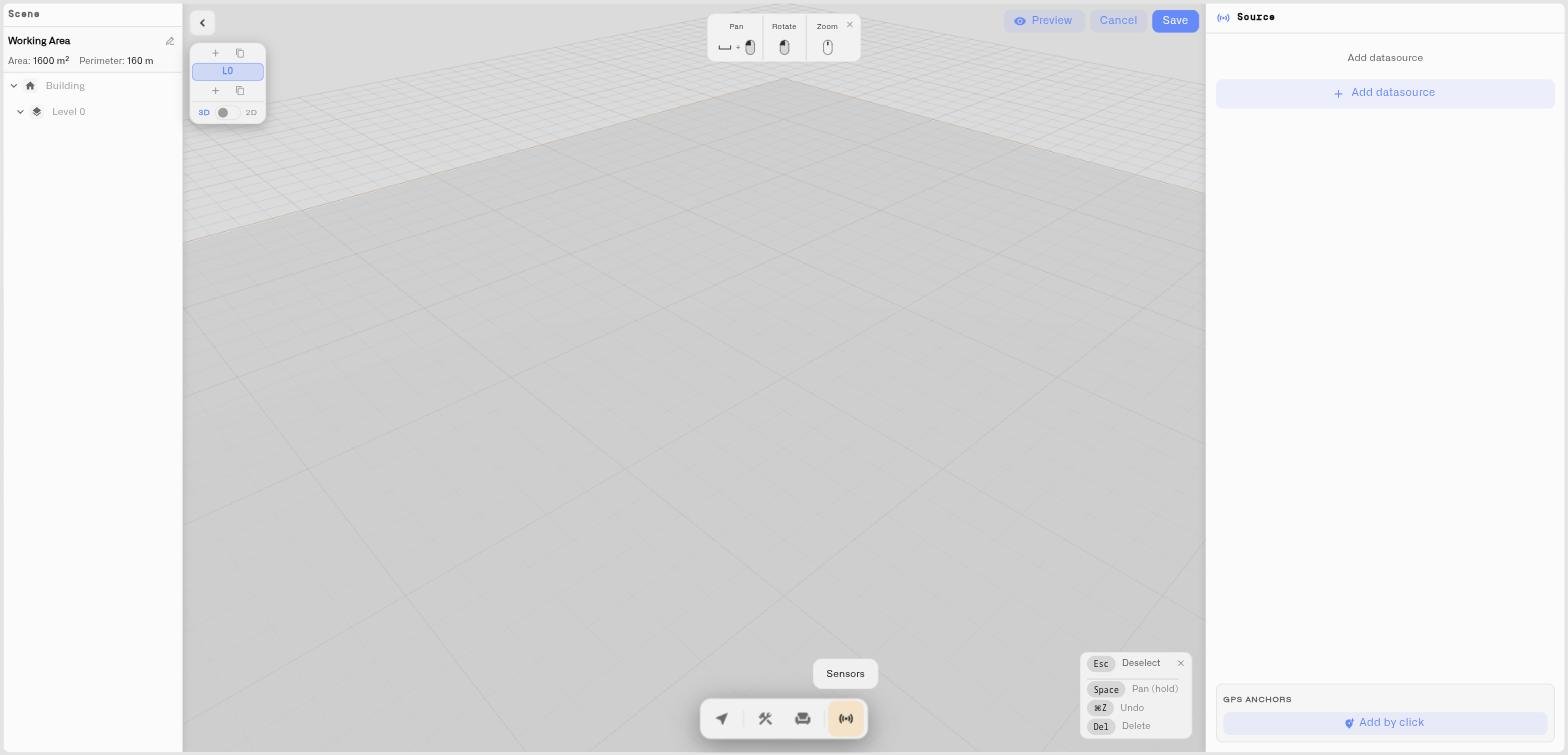

Dans la barre d’outils du bas, cliquez sur Capteurs. Le panneau Capteurs s’ouvre, avec pour en-tête Source. C’est ici que chaque liaison est configurée.
Étape 1 — Ajouter une source de données
Une source de données est un appareil.
Cliquez sur Ajouter une source de données. Une nouvelle carte de source de données apparaît.
Cliquez sur Choisir un appareil et choisissez l’appareil dont vous voulez utiliser les relevés.
La carte affiche maintenant le nom de l’appareil. Ajoutez autant de sources de données que nécessaire — une par appareil.
Étape 2 — Ajouter une métrique
Chaque source de données expose les relevés individuels des capteurs de l’appareil sous forme de métriques.
Sur la carte de source de données, cliquez sur Ajouter une métrique.
Dans le champ métrique d'appareil le menu déroulant, puis choisissez le relevé voulu — température, occupation, niveau de remplissage, état, etc.
Répétez l’opération pour ajouter d’autres métriques du même appareil.
Chaque métrique correspond à une liaison. Un appareil doté d’un capteur de température et d’un capteur d’occupation vous donne deux métriques, et vous associez chacune à des objets différents.
Étape 3 — Associer la métrique à des objets
Sur la métrique, cliquez sur Configurer. La métrique passe en mode de liaison et son éditeur se déploie.
L’éditeur affiche l’invite Cliquez sur des objets dans la scène pour les associer.
Cliquez sur n’importe quel objet du modèle 3D — un bureau, une place de parking, une unité de climatisation, un mur, toute une zone d’étage. Chaque objet sur lequel vous cliquez est ajouté à cette métrique et apparaît dans la Liés liste.
Associez autant d’objets que le relevé doit piloter. Pour en dissocier un, supprimez-le de la liste Liés.
Lorsque vous avez terminé, cliquez sur Terminé.
Une seule métrique peut piloter plusieurs objets à la fois — associez un seul capteur de température de zone à tous les bureaux de cette zone et ils se recolorent ensemble. Le Liés compteur indique combien d’objets elle pilote actuellement.
Étape 4 — Définir les couleurs
L’éditeur d’une liaison contient les règles de couleur. Deux éléments déterminent ce qu’un objet affiche :
Couleur par défaut — la couleur utilisée lorsqu’aucune condition ne correspond. Définissez-la avec le sélecteur de couleur dans l’éditeur de liaison.
Conditions — les règles qui associent les relevés aux couleurs. Cliquez sur Ajouter une condition pour en créer une. Chaque condition comporte :
un couleur,
un Nom (un libellé comme « Occupé », « Violation », « Avertissement »),
un Type de données — Number, Chaîne, ou Booléen,
et un test de valeur qui dépend du type :
Number — une Depuis / À plage. La condition correspond lorsque le relevé s’y situe.
Chaîne — une seule Valeur. La condition correspond lorsque le relevé lui est exactement égal.
Booléen — une Vrai / Faux paramètre. La condition correspond lorsque le relevé lui correspond.
Les conditions sont évaluées dans l’ordre, et la première qui correspond l’emporte. Si aucune ne correspond, l’objet affiche la couleur par défaut. C’est le même système de couleurs conditionnelles utilisé par les widgets Dernière donnée, Graphique et Image — voir Conditions pour la référence complète.
Étape 5 — Le tester
L’éditeur d’une liaison inclut un Valeur curseur. Lorsque le capteur lié n’envoie pas encore de données en direct, faites glisser le curseur et regardez les objets liés changer de couleur en temps réel — c’est le moyen le plus rapide de vérifier vos conditions avant que le modèle n’apparaisse sur un tableau de bord. Une fois que l’appareil transmet, la liaison affiche la véritable Valeur actuelle et le modèle reflète les relevés en direct.
Exemples pratiques
Disponibilité des places de parking. Associez la métrique d’état d’un capteur d’occupation à une place de parking. Ajoutez deux conditions de type String : occupé → rouge, libre → vert. La place affiche son état en temps réel ; un parking rempli de ce type se lit d’un coup d’œil.
Conformité de la chaîne du froid. Associez une sonde de température à la zone de chambre froide. Ajoutez des conditions de type Number : 2–8 °C en vert (« Conforme »), 8–12 °C en ambre (« Avertissement »), définissez la couleur par défaut sur rouge pour toute valeur supérieure. Un superviseur voit l’état de conformité sans ouvrir une seule page d’appareil.
Visibilité des pannes d’équipement et de CVC. Associez un capteur d’état à un climatiseur ou à une pompe. Une condition booléenne — défaut vrai → rouge — colore l’équipement en rouge dans le modèle dès qu’il tombe en panne, de sorte que la panne soit à la fois repérée et localisée.
Occupation des locaux. Associez des capteurs de mouvement ou d’occupation aux bureaux ou aux zones d’un étage de bureau. Les bureaux occupés prennent une couleur, les bureaux libres une autre — l’utilisation de l’espace devient une image plutôt qu’un rapport.
Ces quatre exemples ne représentent qu’un petit aperçu de ce que la liaison permet. N’importe quel capteur de votre déploiement peut piloter n’importe quel élément du modèle — si vous pouvez décrire ce qu’un relevé signifie pour un lieu, vous pouvez faire en sorte que le jumeau l’affiche. Laissez le reste venir de votre propre déploiement.
Conseils
Nommez clairement les objets dans le Scène panneau avant de les associer — cliquer sur le bon bureau est beaucoup plus facile lorsqu’il s’appelle « Rack B7 ».
Associez une seule métrique à plusieurs objets lorsqu’ils partagent un relevé ; associez des métriques distinctes lorsque chaque objet possède son propre capteur.
Utilisez le curseur de test pour valider chaque condition avant d’enregistrer.
Conservez peu de conditions, mais pertinentes — trois niveaux (bon / avertissement / critique) communiquent généralement plus clairement que dix.
Voir aussi
Conditions — La référence complète sur les couleurs conditionnelles
Épingles et valeurs en direct — Afficher la valeur numérique dans la scène
Placer des objets — Ajouter les capteurs auxquels les objets sont associés
