Dessiner votre bâtiment
Dessinez murs, portes, fenêtres et clôtures pour un jumeau numérique du bâtiment — vues plan 2D et 3D de la même scène.
La structure d’un jumeau numérique de bâtiment — ses murs, portes, fenêtres et clôtures — est ce qui rend le modèle reconnaissable comme une installation précise. Quelques minutes de dessin transforment une boîte générique en votre entrepôt, avec le quai de chargement côté est et la chambre froide dans le coin où elle se trouve vraiment. Cette page explique comment dessiner cette structure à partir de zéro.
Si vous avez déjà un dessin architectural ou souhaitez tracer le bâtiment à partir d’une carte, vous pouvez passer au dessin manuel — voir Importer un plan DXF et Tracer à partir de la carte. Les trois approches peuvent être combinées librement : importez une enveloppe, puis dessinez à la main une cloison intérieure.
Dessiner en 2D ou en 3D
L’éditeur affiche le même modèle de deux façons, et vous pouvez dessiner dans l’une ou l’autre :
Vue 2D est un plan vu de dessus. La rotation est verrouillée, donc cela fonctionne comme un dessin sur papier — la vue naturelle pour répartir précisément une dalle de plancher.
Vue 3D montre les murs dressés à leur pleine hauteur, ce qui vous permet de vérifier le résultat à hauteur des yeux.
Passez de l’une à l’autre avec la 3D / 2D bascule 3D / 2D du sélecteur d’étage. Un rythme courant consiste à dessiner le plan en 2D, puis à basculer en 3D pour le confirmer.
Dessiner un mur

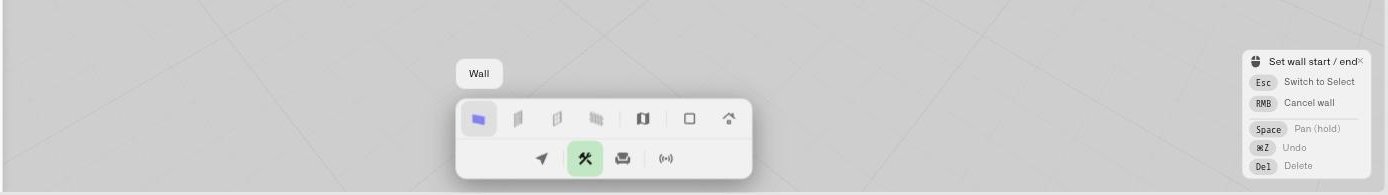

Dans la barre d’outils du bas, cliquez sur Compiler. Une rangée d’outils de structure apparaît.
Cliquez sur Mur.
Cliquez une fois dans la scène pour définir le point de départ.
Déplacez le curseur — un aperçu du mur suit, avec une étiquette de longueur en temps réel en mètres.
Cliquez une deuxième fois pour définir le point d’arrivée. Le mur est créé.
L’outil reste actif, ce qui vous permet de dessiner immédiatement le mur suivant. Chaque mur commence une nouvelle séquence en deux clics.
Les extrémités des murs s’accrochent à une grille, ce qui permet de garder facilement les angles droits et les murs alignés. Lorsqu’un nouveau mur croise un mur existant, ce dernier est scindé au point d’intersection — vous pourrez ensuite sélectionner et colorer chaque segment indépendamment.
Pour arrêter de dessiner, appuyez sur Échap ou faites un clic droit, ou cliquez sur Compiler de nouveau pour quitter le mode.
Ajouter des portes et des fenêtres
Les portes et les fenêtres sont placées dans un mur, alors dessinez d’abord les murs.
Cliquez sur Compiler, puis cliquez sur Porte ou Fenêtre.
Cliquez sur un mur à l’endroit où l’ouverture doit se trouver.
L’ouverture est découpée dans le mur.

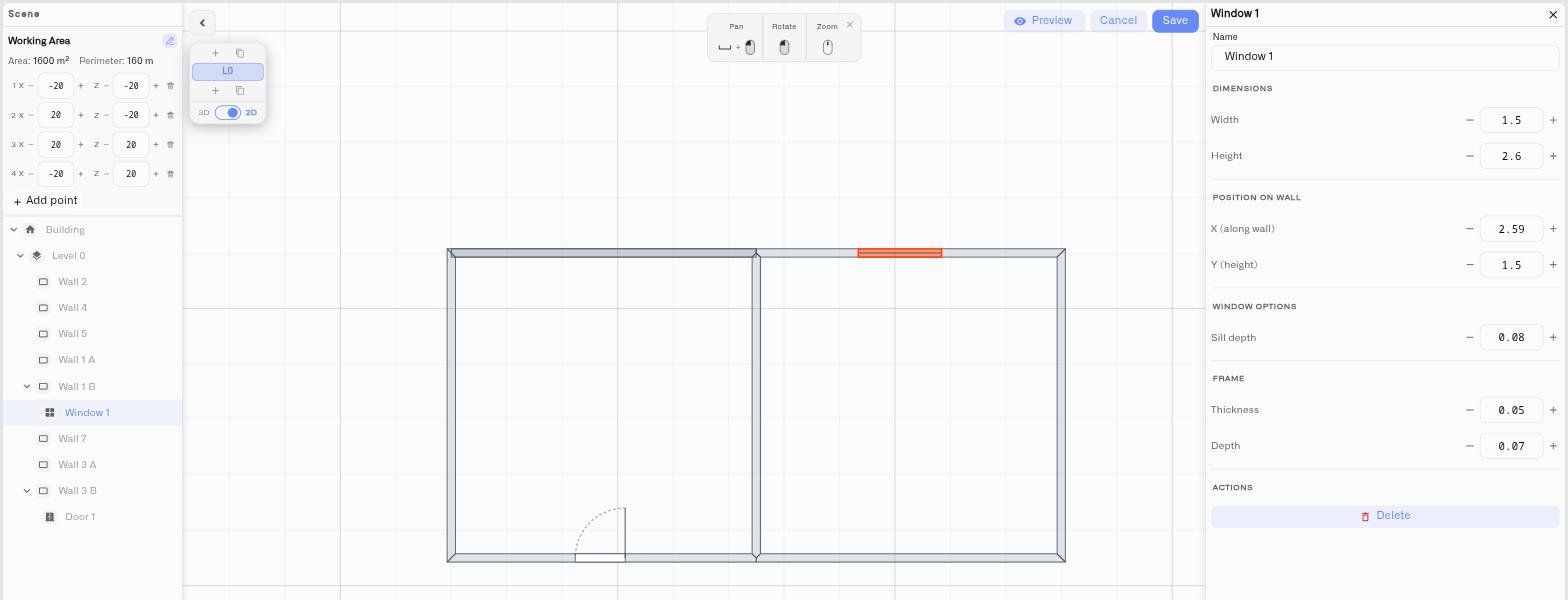

Sélectionnez une porte ou une fenêtre avec l’ Sélectionnez outil pour l’ajuster finement dans le panneau des propriétés :
Portes — Largeur, hauteur, position le long du mur, côté des charnières (Gauche / Droite), et sens d’ouverture (Vers l’intérieur / Vers l’extérieur).
Fenêtres — Largeur, hauteur, position le long du mur, hauteur par rapport au sol et profondeur d’appui.
Dessiner une clôture
Une clôture se dessine exactement comme un mur — cliquez Compiler, cliquez Clôture, puis cliquez sur un point de départ et un point d’arrivée. Les clôtures sont utiles pour les parties d’un site qui ne sont pas un bâtiment fermé : le périmètre d’une cour, la limite d’un parking, une enceinte clôturée.
Ajuster les murs après le dessin
Passez à Sélectionnez et cliquez sur un mur pour ouvrir ses propriétés :
Longueur — affichée à titre indicatif.
Hauteur — quelle est la hauteur du mur.
Épaisseur — quelle est son épaisseur.
Matériau — une grille de préréglages (blanc, brique, béton, bois, verre, métal, plâtre, carrelage, marbre) plus un personnalisé nuancier de couleur. Le matériau est purement visuel — il n’affecte pas l’association des capteurs — mais un mur-rideau en verre ou un noyau en béton rend le modèle plus fidèle au bâtiment réel.
Pour supprimer un mur, sélectionnez-le et appuyez sur Supprimer, ou utilisez le bouton Supprimer dans le panneau des propriétés.
Nommer ce que vous dessinez
À mesure que le modèle s’agrandit, ouvrez le Scène panneau et donnez à vos murs et zones des noms parlants — double-cliquez sur une entrée pour la renommer. « Mur du quai nord » est bien plus facile à retrouver plus tard que « Mur 14 », et des noms clairs rendent l’association des capteurs beaucoup plus rapide lorsque vous arrivez à cette étape.
Conseils
Dessinez d’abord l’enveloppe extérieure, puis les cloisons intérieures. L’accrochage à la grille garde tout aligné.
Travaillez en 2D pour la précision, puis passez en 3D pour vérifier les hauteurs et les ouvertures.
Annuler (Ctrl+Z) remonte chaque action de dessin, alors expérimentez librement.
Vous n’avez pas besoin d’un modèle parfait — vous avez besoin d’un reconnaissable un. L’objectif est qu’un opérateur sache instantanément quelle partie du bâtiment représente un objet coloré.
Voir aussi
Importer un plan DXF — Commencez à partir d’un dessin CAO existant
Tracer à partir de la carte — Tracez le contour à partir d’une carte aérienne
Étages et niveaux — Ajouter et gérer plusieurs étages
Placement des objets — Aménager et équiper l’espace
