Affichage jauge
Suivez une lecture par rapport à des seuils avec la jauge — des bandes colorées montrent les zones sûres, d’avertissement et de dépassement.
L’affichage Jauge représente chaque mesure comme un marqueur glissant le long d’une piste horizontale. La piste est graduée entre un minimum et un maximum, et chaque condition numérique que vous définissez devient une bande colorée le long de celle-ci — ainsi, la position du marqueur indique l’état de fonctionnement, et pas seulement une valeur. La figure est affichée en entier au-dessus de la piste.
C'est l'affichage des mesures où la position par rapport à des seuils est l’essentiel : qu’une valeur se situe dans sa bande de sécurité, qu’elle dérive vers une limite ou qu’elle l’ait déjà franchie.
Quand le choisir
Une mesure qui doit rester dans une plage de fonctionnement — pression, régime moteur, température contrôlée — où les bandes portent le sens.
Alerte par le bas — un consommable ou une réserve où le marqueur qui tombe dans une bande rouge constitue l’avertissement.
Alerte par le haut — un niveau qui doit rester bas, où le marqueur qui monte dans le rouge signale un problème.
La Jauge n’a pas d’extrémité « bonne » fixe ; vos bandes de conditions déterminent ce que signifie chaque extrémité de la piste. Lorsqu’une mesure comporte des seuils, la Jauge rend leur franchissement visible — les situations ci-dessus sont un point de départ, pas une limite.
Configurer un affichage Jauge
Voici une configuration complète pour un cas réel — surveiller un puisard afin qu'une panne de pompe soit détectée avant l'inondation du sous-sol. La pompe maintient l’eau à un niveau bas ; le puisard a environ 100 cm de profondeur, et un capteur de niveau renvoie le niveau d’eau en centimètres — la mesure va donc de 0 (un fond de puisard sec) à 100 (l’eau au point de débordement). Ce 0–100 est l’échelle de la piste, et chaque condition colore une portion. C’est un exemple : une Jauge convient à toute mesure évaluée par rapport à des seuils — seuls le dispositif et les bords des bandes changent.
Ouvrez le tableau de bord en mode édition et cliquez sur Dernières données dans le sélecteur de widgets. Le panneau des paramètres s’ouvre sur l’onglet Source de données onglet, sans encore aucune source de données.
Cliquez sur Ajouter une source de données. Un Source de données 1 bloc apparaît.
Dans le bloc, cliquez sur Choisir un appareil et sélectionnez le capteur de niveau du puisard.
Cliquez sur Ajouter une métrique. Une ligne de métrique apparaît.
Dans la ligne, définissez Type de données sur Télémétrie, choisissez la mesure du niveau d’eau sous Métrique de l’appareil, puis choisissez une Icône.
Cet affichage a besoin d’un nombre. La Métrique de l’appareil liste propose tous les types de métriques, mais une jauge se remplit sur une échelle — choisissez ici une mesure numérique ; une valeur textuelle non numérique est lue comme 0. (Pour afficher un texte ou une valeur marche/arrêt telle quelle, utilisez l’ affichage de valeur.) Pour modifier la manière dont une métrique est stockée, ouvrez Appareils → Métriques — voir Métriques.
Cliquez sur Conditions : N pour ouvrir la fenêtre modale Conditions. Définissez une Couleur par défaut — la couleur à laquelle la mesure revient lorsque aucune de vos conditions ne correspond à la valeur actuelle — puis, pour chaque bande, cliquez sur Ajouter une condition et remplissez la ligne — saisissez un Nom de la condition, définissez Type de données sur Nombre (le type de données propre à la condition, distinct de celui de la ligne de métrique), comme le puisard a 100 cm de profondeur, saisissez De 0 (le fond sec) et À 100 (le point de débordement), puis choisissez une Couleur. Vous pouvez ensuite saisir les niveaux de couleur. Par exemple :
En partant du fond sec :
« Normal » — De 0, À 30 — vert
« En hausse » — De 30, À 60 — jaune
« Critique » — De 60, À 100 — rouge
Sur une Jauge, ces conditions s’affichent sous forme de bandes colorées le long de la piste. Cliquez sur Enregistrer pour fermer la fenêtre modale.
Cliquez sur Suivant pour ouvrir l’onglet Apparence .
Saisissez un Nom du widget — par exemple « Niveau du puisard » — ainsi qu’une Description.

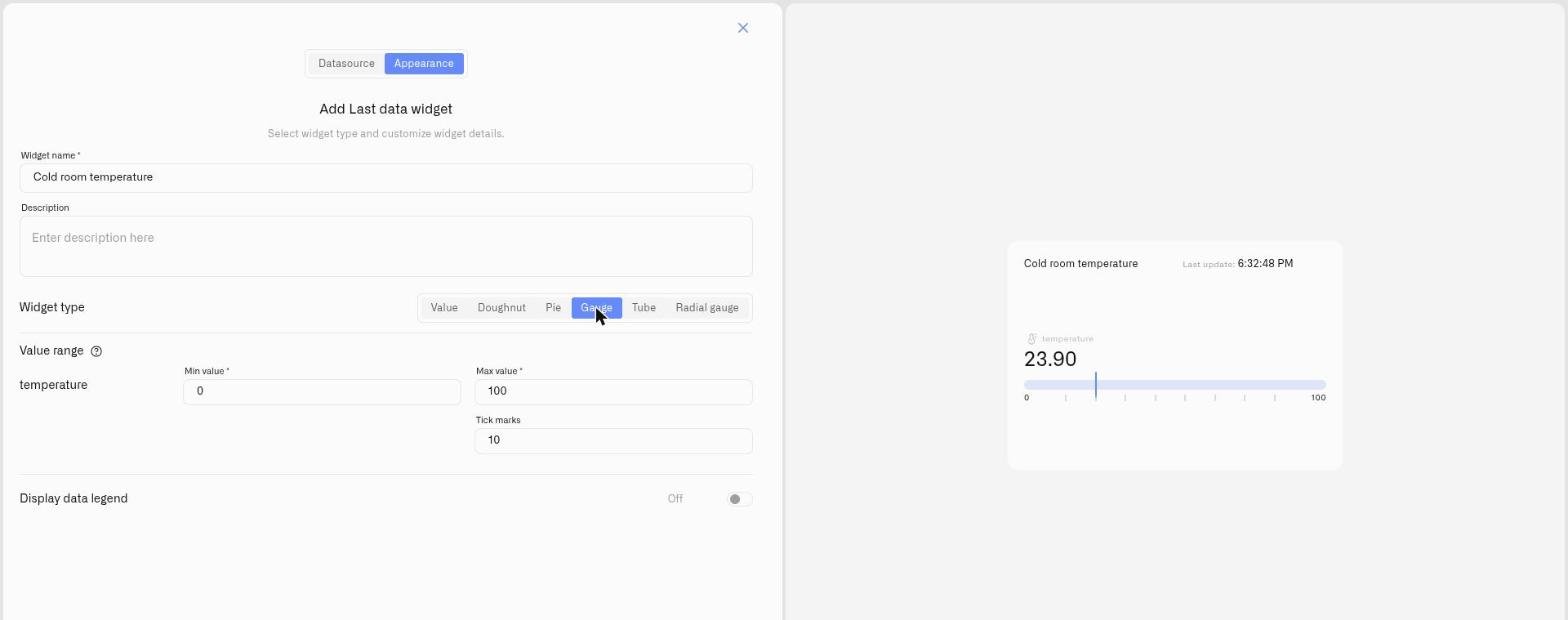

Sous Type de widget, choisissez Jauge. Un Plage de valeurs section apparaît pour la métrique.
Définissez Valeur min sur 0 (un puisard sec) et Valeur max sur 100 (l’eau au débordement) — les deux extrémités de la piste, le même 0–100 utilisé par les bandes — et définissez Repères sur 10.
Activez Afficher la légende des données si nécessaire, puis cliquez sur Enregistrer.
Le résultat : une piste dont le marqueur reste bas et vert tant que la pompe suit. Si la pompe tombe en panne, l’eau monte et le marqueur se déplace le long de la piste jusqu’à entrer dans la bande rouge — ce franchissement est l’événement que vous surveillez. Une remarque sur le capteur : un capteur de niveau indique une valeur plus élevée lorsque l’eau monte, tandis qu’un capteur de distance monté en hauteur indique une valeur plus faible — placez la bande rouge sur la valeur qui correspond à une eau haute pour le capteur que vous avez installé. La Jauge rend la condition visible sur le tableau de bord ; pour une notification, utilisez une Alarme. La même piste en bandes surveille tout ce qui est mesuré par rapport à des limites — seuls la métrique et les bords des bandes changent.
Exemples pratiques
Un consommable qui s’épuise Lorsque le danger se situe à l’ extrémité basse de la plage, colorez les bandes à l’inverse. Une réserve exprimée en pourcentage va de 0 % (vide) à 100 % (plein), donc la piste prend Valeur min 0 et Valeur max 100. Un réservoir de liquide de refroidissement ou de réactif reçoit alors trois conditions : « Faites l’appoint maintenant » — De 0, À 15 — rouge ; « Niveau bas » — De 15, À 40 — jaune ; « Bon état » — De 40, À 100 — vert. Le marqueur reste en haut et vert lorsque la réserve est pleine, puis descend vers le rouge à mesure que le procédé la consomme.
Rester dans une plage de sécurité Certaines mesures doivent rester entre deux limites, et non au-dessus ou au-dessous d’une seule. Pour un compresseur dont la pression fonctionne entre 0 et 10 bar, la piste couvre cette plage de fonctionnement — définissez Valeur min 0 et Valeur max 10 — puis peignez une bande verte au milieu avec des bandes d’avertissement aux deux extrémités : « Bas » — De 0, À 2 — rouge ; « Avertissement bas » — De 2, À 4 — jaune ; « Normal » — De 4, À 7 — vert ; « Avertissement haut » — De 7, À 9 — jaune ; « Haut » — De 9, À 10 — rouge. La position du marqueur montre d’un coup d’œil si l’équipement fonctionne là où il devrait, et une dérive vers l’une ou l’autre extrémité devient visible avant de se transformer en panne.
