Affichage camembert
Affichez un relevé de capteur sous forme de disque plein et marqué en gras avec l’affichage camembert — fort contraste pour les écrans muraux.
L’affichage Pie est une jauge pleine et solide — un cercle qui se remplit en formant un secteur, complet au maximum — avec la valeur à côté. Il fonctionne selon le même principe d’échelle que le Doughnut : la mesure est affichée comme une proportion d’une plage définie. La différence tient au poids visuel — un disque plein plutôt qu’un anneau fin.
Choisissez Pie lorsque vous voulez un repère plus marqué sur le tableau de bord, une tuile qui se lit comme un bloc de couleur fort.
Quand le choisir
Les mêmes mesures fondées sur une plage que le Doughnut gère — remplissage, capacité, pourcentage — lorsqu’un visuel plein et contrasté convient mieux au tableau.
Une tuile qui doit ressortir parmi des widgets plus clairs.
Un affichage mural où un disque plein se lit plus clairement à distance qu’un contour en anneau.
Doughnut et Pie sont interchangeables dans leur fonction — choisissez le visuel qui convient au tableau de bord, et laissez l’apparence du tableau environnant guider le choix.
Configurer un affichage Pie
Voici une configuration complète pour un cas réel — une tuile de capacité marquante pour un réservoir d’eau de process sur un tableau de supervision. Un capteur de niveau indique le contenu du réservoir en litres, et le réservoir contient 8 000 litres — donc la lecture est 0 quand il est vide et 8 000 quand il est plein. Ce 0–8 000 est l’échelle, et chaque état en est une tranche. Voilà un exemple : un Pie convient à toute mesure affichée comme une proportion d’une plage — seuls le dispositif et les nombres changent.
Ouvrez le tableau de bord en mode édition et cliquez sur Dernières données dans le sélecteur de widgets. Le panneau des paramètres s’ouvre sur l’onglet Source de données onglet, sans encore aucune source de données.
Cliquez sur Ajouter une source de données. Un Source de données 1 bloc apparaît.
Dans le bloc, cliquez sur Choisir un appareil et sélectionnez le capteur de niveau du réservoir.
Cliquez sur Ajouter une métrique. Une ligne de métrique apparaît.
Dans la ligne, définissez Type de données sur Télémétrie, choisissez la mesure de volume sous Métrique de l’appareil, puis choisissez une Icône.
Cet affichage a besoin d’un nombre. Le Métrique de l’appareil liste propose tous les types de métriques, mais une jauge se remplit sur une échelle — choisissez ici une mesure numérique ; une valeur textuelle non numérique est lue comme 0. (Pour afficher un texte ou une valeur marche/arrêt telle quelle, utilisez l’ affichage de valeur.) Pour modifier la manière dont une métrique est stockée, ouvrez Appareils → Métriques — voir Métriques.
Cliquez sur Conditions : N pour ouvrir la fenêtre modale Conditions. Définissez une Couleur par défaut — la couleur à laquelle la mesure revient lorsque aucune de vos conditions ne correspond à la valeur actuelle — puis, pour chaque bande, cliquez sur Ajouter une condition et remplissez la ligne — saisissez un Nom de la condition, définissez Type de données sur Nombre (le propre type de données de la condition, et non la ligne de métrique), car le réservoir contient 8 000 litres, saisissez De 0 (un réservoir vide) et À 8000 (un plein), et choisissez un Couleur. Vous pouvez ensuite saisir les niveaux de couleur. Par exemple :
En partant d’un réservoir vide :
« Suffisant » — De 5000, À 8000 — vert
« Prévoir un remplissage » — De 2000, À 5000 — jaune
« À remplir maintenant » — De 0, À 2000 — rouge
Cliquez sur Enregistrer pour fermer la fenêtre modale.
Cliquez sur Suivant pour ouvrir l’onglet Apparence .
Saisissez un Nom du widget — par exemple « Eau de process » — et une option facultative Description.

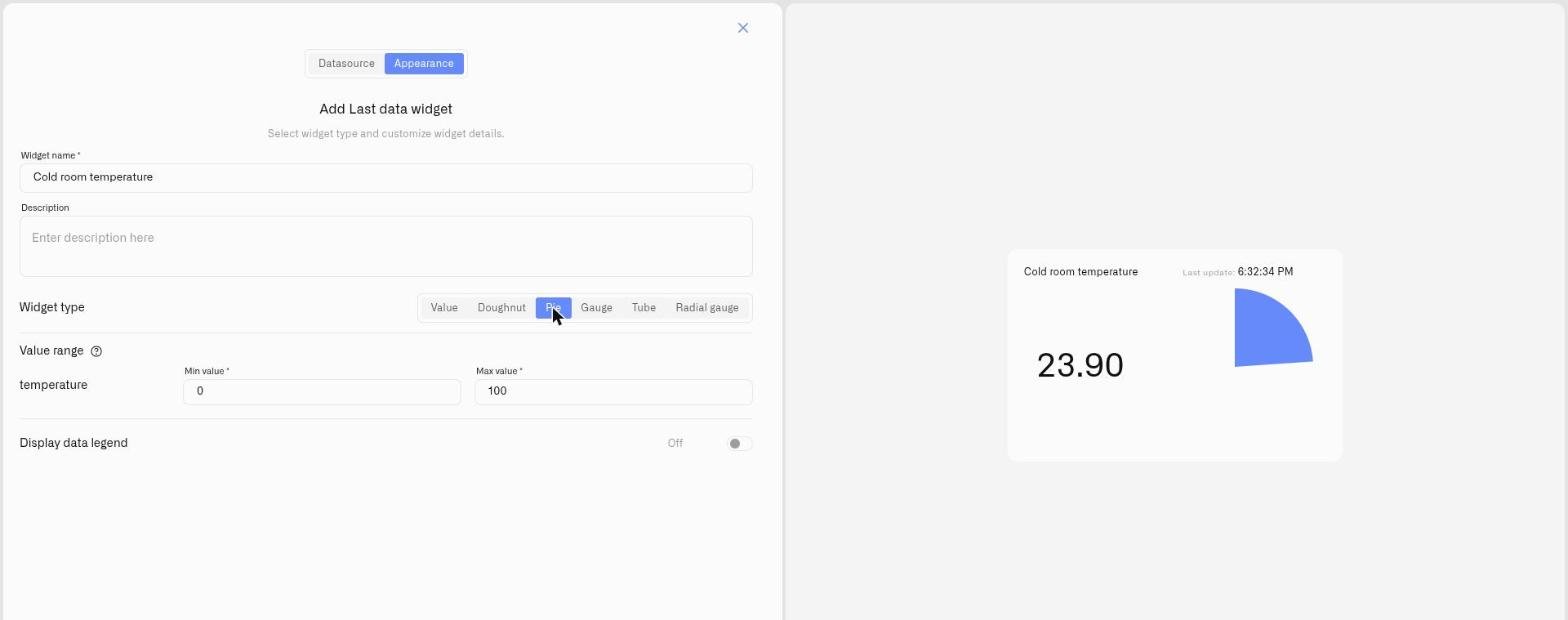

Sous Type de widget, choisissez Pie. Un Plage de valeurs section apparaît pour la métrique.
Définissez Valeur min sur 0 (un réservoir vide) et Valeur max sur 8000 (sa capacité totale de 8 000 litres) — la même plage que celle utilisée par les conditions. Le secteur remplit tout le cercle à 8 000 litres.
Activez Légende des données affichées si nécessaire, puis cliquez sur Enregistrer.
Le résultat : un disque plein qui, de l’autre bout de la pièce, se lit comme un bloc de couleur fort — plein et vert tant que le réservoir est bien rempli, passant du jaune au rouge à mesure qu’il se vide. Les mêmes étapes conviennent à toute mesure de capacité ou de proportion ; il suffit de changer le dispositif, le Valeur min/Valeur max, et les bandes pour les faire correspondre.
Exemples pratiques
Débit journalier par rapport à un objectif Définissez l’objectif du jour comme le Valeur max et un compteur qui se réinitialise à chaque équipe comme métrique. Avec Valeur min 0 (rien n’a encore été produit) et Valeur max défini sur l’objectif du jour, le disque se remplit au fil de l’équipe — un disque à moitié rempli à midi indique que vous êtes dans les temps. Les conditions peuvent le maintenir en rouge jusqu’à ce qu’un minimum de production soit atteint, puis en vert une fois l’objectif en vue.
Humidité du sol sur une zone plantée Un capteur d’humidité du sol renvoie un pourcentage, donc l’échelle est naturellement Valeur min 0 (terre desséchée) et Valeur max 100 (saturée), avec des conditions vertes de 40 à 80, jaunes de 20 à 40, rouges de 0 à 20. Le disque plein rend une zone sèche évidente d’un coup d’œil.
Voir aussi
Widget Dernières données — Référence de configuration complète et autres types d’affichage
Conditions — règles de couleur numériques De/À pour chaque métrique
Autres types d’affichage : Valeur · Doughnut · Jauge · Tube · Radial gauge
