Affichage à jauge radiale
Affichez une lecture sur un cadran circulaire avec la jauge radiale — angle de balayage configurable, graduations et arcs de condition.
La jauge radiale affiche chaque lecture sous forme d'aiguille sur un cadran circulaire. Le cadran est gradué entre un minimum et un maximum, les bandes d'état que vous définissez dessinent des arcs colorés autour de lui, et un angle d'ouverture permet au cadran d'aller d'un cercle presque complet à un arc serré. C'est l'aspect d'un tableau de bord — la lecture que vous attendriez sur un manomètre, un tachymètre ou un indicateur de remplissage.
C'est le sixième type d'affichage du widget Dernières données, aux côtés de Number, Doughnut, Pie, Tube et de la jauge horizontale Jauge.
Jauge radiale contre la jauge horizontale
Les deux représentent une valeur sur une échelle avec des bandes d'état, donc choisissez selon la forme et le contexte :
Les Jauge est une piste horizontale — compacte, et elle s'aligne proprement lorsque plusieurs sont placées en ligne.
Les Jauge radiale est un cadran rond — il se lit comme un instrument physique et a une présence visuelle plus forte sur un écran de centre de contrôle, ce qui convient à un petit nombre de lectures principales plutôt qu'à une rangée dense et nombreuse.
Quand le choisir
Une lecture phare sur un tableau de bord NOC ou d'exploitation, où un cadran d'instrument communique l'état instantanément à travers une pièce.
Une valeur avec un point d'échelle pleine naturel — la pression par rapport à son maximum nominal, une réserve par rapport à la capacité, un débit par rapport à un plafond.
Toute lecture de seuil pour laquelle vous souhaitez que les bandes d'état soient rendues sous forme d'arcs que l'œil peut lire d'un coup d'œil.
Configurer un affichage de jauge radiale
La configuration suit le widget Dernières données flux standard — ajoutez une source de données, choisissez l'appareil et une métrique numérique, et définissez Conditions. Les paramètres spécifiques à la jauge radiale se trouvent dans l' Apparence onglet une fois le type sélectionné.
Ouvrez le tableau de bord en mode édition et cliquez sur Dernières données dans le sélecteur de widgets.
Dans l' Source de données onglet, cliquez sur Ajouter une source de données, choisissez l'appareil, et Ajouter une métrique — définissez Type de données sur Télémétrie et choisissez la lecture numérique.
Cliquez sur Conditions : N et définissez un Couleur par défaut et une bande par état (chacune avec une Depuis/À plage et une couleur). Sur une jauge radiale, elles s'affichent sous forme d'arcs colorés autour du cadran. Enregistrer la fenêtre modale.
Cliquez sur Suivant pour ouvrir Apparence, puis saisissez un Nom du widget et un Description.

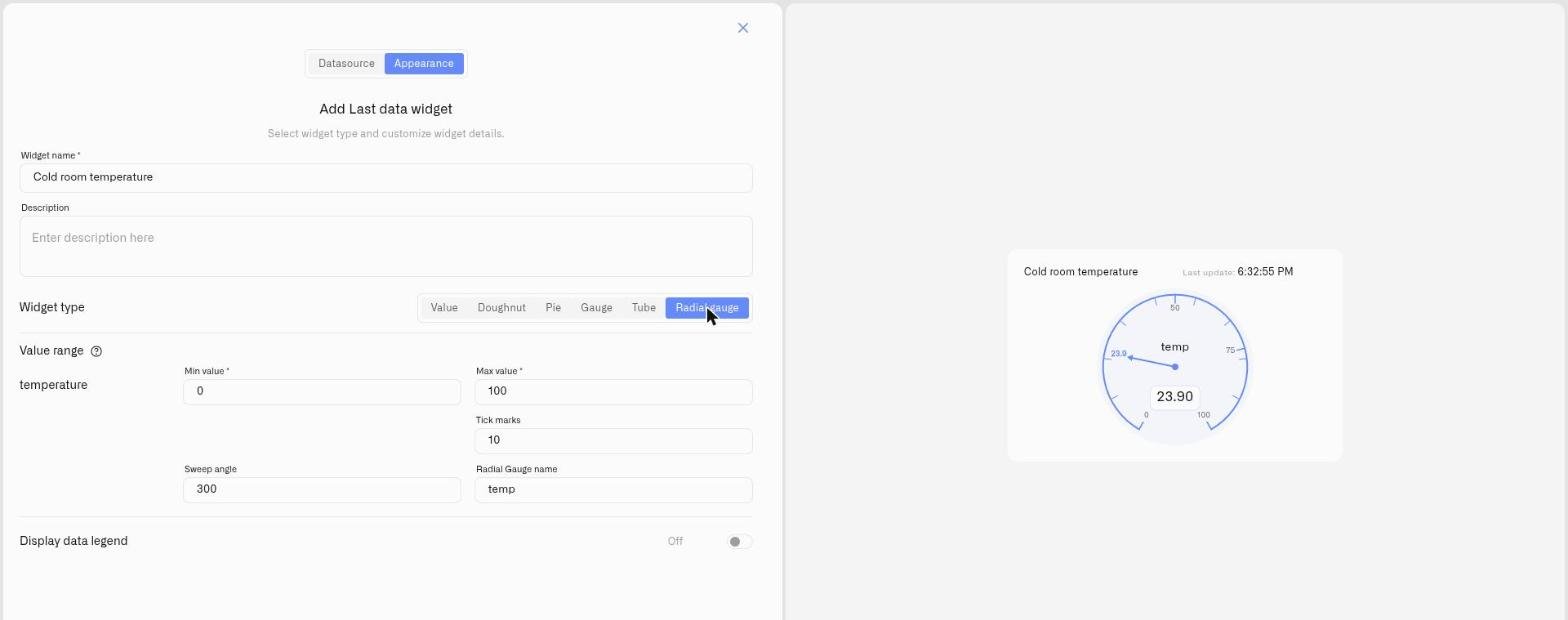

Sous Type de widget. 9. Sous Jauge radiale. Les paramètres radiaux apparaissent :
Valeur min. et Valeur max. — les deux extrémités de l'échelle du cadran. Le min doit être strictement inférieur au max.
Graduations — combien de repères divisent l'échelle autour du cadran.
Angle d'ouverture — l'amplitude du cadran, en degrés, de 0 à 360. La valeur par défaut est 300, ce qui laisse un espace en bas comme un instrument classique ; augmentez-la vers 360 pour un anneau complet, ou baissez-la pour un arc plus serré.
Nom de la jauge radiale — un libellé court affiché avec le cadran (prérempli à partir de la métrique, modifiable).
Activer Afficher la légende des données si vous souhaitez que la métrique soit affichée, puis cliquez sur Enregistrer.
Le cadran apparaît avec l'aiguille à la lecture actuelle, les arcs d'état derrière elle et des graduations autour de l'échelle — se mettant à jour au fil des relevés du capteur.
Exemple
Pression de refoulement du compresseur. Un compresseur calibré à 10 bar reçoit une jauge radiale graduée Valeur min. 0, Valeur max. à 10, avec Graduations 10 et la valeur par défaut Angle d'ouverture 300. Trois arcs d'état lui donnent un sens immédiat : « Normal » De 0 à 7 vert, « Avertissement élevé » De 7 à 9 jaune, « Critique » De 9 à 10 rouge. Sur l'écran d'exploitation, l'aiguille se situe dans le vert en fonctionnement normal et se dirige vers l'arc rouge à mesure que la pression augmente — un coup d'œil suffit au quart pour savoir si la machine est à sa place. Pour déclencher une notification lors d'un franchissement plutôt que de simplement l'afficher, associez le widget à un Alarme.
Voir aussi
Widget Dernières données — Référence de configuration complète et autres types d’affichage
affichage de jauge — L'alternative à piste horizontale
Conditions — règles numériques De/À qui deviennent les arcs du cadran
