Widget de Imagem

Fixe leituras de sensores em tempo real em qualquer imagem — planta, foto do local, esquema do equipamento — com o Widget de Imagem.

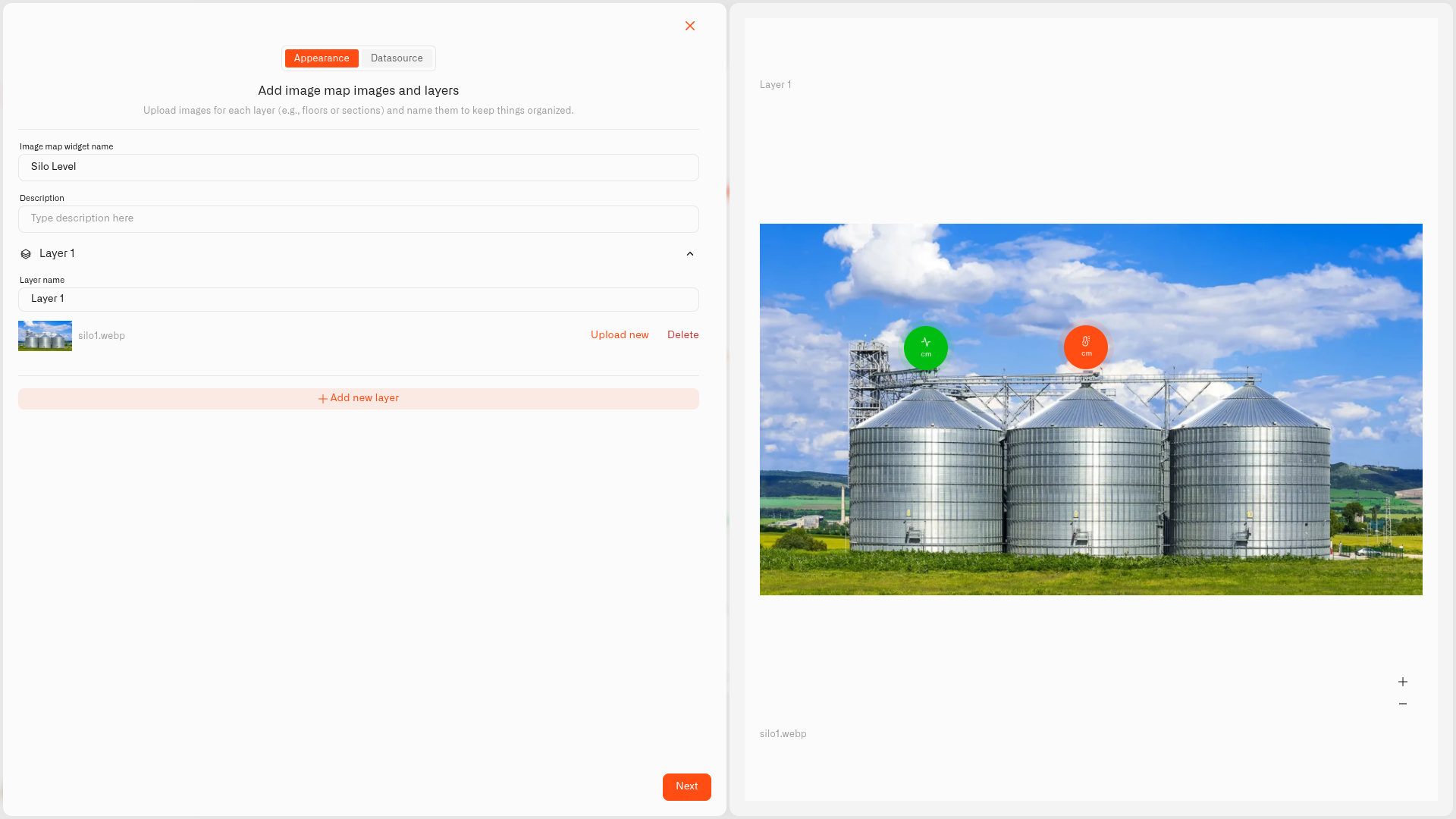

Image Widget configuration — a photo of silo tanks with sensor pins, beside the live preview

O widget de imagem transforma uma imagem num dashboard em tempo real. Carregue uma imagem — e ela pode ser qualquer imagem: uma planta, um esquema de equipamento, um diagrama do local, uma foto de um edifício, uma foto de uma peça de equipamento, como os silos acima — e depois fixe nela leituras numéricas em tempo real, cada uma exatamente onde o respetivo sensor se encontra.

Essa é a ideia principal: deixa de ler uma lista de nomes de dispositivos e passa a olhar para o local ou máquina reais e ver o que cada parte está a fazer neste momento. Um gestor de fábrica olha para a foto dos silos e vê qual tanque está a ficar com pouco nível; um engenheiro de manutenção olha para um esquema de equipamento e vê qual componente está fora da tolerância.

Carregue um ficheiro de imagem suportado — PNG ou JPG — de qualquer local, objeto ou sistema que queira monitorizar. Cada leitura fixada mostra o seu valor atual, a sua unidade e um ícone, e a sua cor muda à medida que as condições são acionadas, para que o estado seja visível em toda a imagem à primeira vista.

Configurar um widget de imagem

Aqui está uma configuração completa para um caso real — monitorizar uma fila de silos de grãos a partir de uma única foto do local. Um sensor de nível em cada silo reporta o seu enchimento em percentagem. Este é um exemplo: a imagem pode ser qualquer coisa, e os passos são os mesmos.

  1. Abra o painel no modo de edição e clique Widget de imagem no seletor de widgets. O painel de definições abre — e, ao contrário dos outros widgets, o Aparência separador abre primeiro, porque tem de carregar a imagem antes de poder colocar qualquer coisa nela.

  2. Introduza um nome para o widget — por exemplo, "Níveis dos silos".

  3. O widget começa com uma camada, Camada 1, já criada. Dê-lhe um nome da camada ("Pátio dos silos") claro e carregue a imagem — uma foto dos silos. São aceites ficheiros PNG e JPG.

  4. Clique em Seguinte para passar para o Fonte de dados .

  5. Por baixo da camada, clique em Adicionar fonte de dados — isto cria um bloco de fonte de dados vazio. No bloco, clique em Escolher dispositivo e selecione o sensor de nível do primeiro silo.

  6. Clique em Adicionar métrica. Defina Tipo de dados para Telemetria, escolha a leitura do nível de enchimento em Métrica do dispositivo, e escolha um Ícone.

    Não consegue encontrar a sua métrica? O widget de imagem só fixa métricas numéricas. Se uma leitura que espera estiver em falta, a métrica está guardada como String ou Boolean em vez de Integer ou Float. Abra Dispositivos → Métricas, encontre a métrica e altere a forma como está guardada para Integer ou Float — desde que o dispositivo realmente reporte um número. Consulte Métricas.

  7. Clique em Condições: N para abrir a janela modal Condições. Defina uma Cor predefinida, e depois, para cada intervalo, clique em Adicionar condição e preencha a linha — uma Nome da condição, Tipo de dados definida para Número, a De e Até valores, e uma Cor. A cor do pin vem inteiramente destas condições. Para um nível de enchimento de silo reportado em percentagem, adicione quatro:

    • "Crítico" — De 0, Até 10 — bordô (um vermelho escuro)

    • «Reabastecer agora» — De 10, Até 30 — vermelho

    • «Reabastecer em breve» — De 30, Até 60 — amarelo

    • «Saudável» — De 60, Até 100 — verde

    Clique em Guardar para fechar o modal. O pin passa agora a mostrar verde enquanto o silo está bem abastecido e desce através de amarelo e vermelho até uma pequena faixa bordô à medida que esvazia — assim, um olhar para a foto diz ao operador qual tanque precisa de ser abastecido.

  8. O pin desse sensor aparece na imagem. Arraste-o para o silo a que pertence. Use os controlos de zoom (+ / −) na pré-visualização para o colocar com precisão.

  9. Repita — Adicionar fonte de dados para o sensor de cada um dos silos restantes, adicione a respetiva métrica e condições, e arraste o respetivo pin para o tanque certo. Uma camada pode conter várias fontes de dados, e uma fonte de dados várias métricas.

  10. Clique em Guardar para adicionar o widget ao painel.

O resultado: a foto do local com um pin colorido em cada silo, cada um mostrando a respetiva percentagem de enchimento em tempo real — todo o pátio de armazenamento legível à primeira vista. Os mesmos passos servem para qualquer imagem; só mudam a imagem, os dispositivos e as bandas de condições.

O que são camadas

An Image Widget with two layers — a silo overview and a cutaway interior view — and the layer switcher

A camada é uma vista de imagem dentro do mesmo widget de imagem — não uma sobreposição transparente numa única imagem. Cada camada tem a sua própria imagem carregada e os seus próprios pinos. Quando o widget tem mais do que uma camada, um alternador de camadas aparece nele; o utilizador clica nele para alternar entre as vistas, pelo que várias imagens e conjuntos de sensores ficam num único widget.

As camadas fazem todo o sentido quando uma imagem não consegue mostrar tudo. Veja os silos — um único silo pode ter muito mais do que um sensor:

  • Camada 1 — "Pátio dos silos". A foto exterior de todos os silos, com um pin de nível de enchimento em cada um. Esta vista responde a qual silo precisa de atenção.

  • Camada 2 — "Dentro do Silo 1". Quando um silo tem uma série de sensores — por exemplo, um cabo de temperatura com vários pontos que desce pelo interior — carregue uma imagem aberta, em corte, desse silo e fixe nela cada sensor interno. Esta vista responde a o que está a acontecer dentro desse silo.

No dashboard, o operador clica no alternador de camadas para passar da visão geral do pátio diretamente para o detalhe interior, sem sair do widget nem abrir uma lista de dispositivos. Outras camadas seguem o mesmo padrão — uma foto da área do tapete rolante e da bomba, um diagrama do painel de controlo — cada uma com a sua própria imagem e os seus próprios pinos.

As camadas também se adaptam perfeitamente a um edifício de vários pisos. Dê a cada piso a sua própria camada — o rés do chão na Camada 1, os pisos acima nas respetivas camadas — e fixe temperatura, humidade ou ocupação nos pontos de AVAC de cada um. A equipa de instalações usa o alternador de camadas para percorrer o edifício piso a piso a partir de um único widget, com cada piso ajustado à sua própria especificação.

Uma planta aqui é simplesmente uma imagem plana: os desenhos de arquitetura já existentes são apenas carregados, um por piso — não é preciso desenhar ou modelar nada. Os dois são ferramentas diferentes: o widget de imagem fixa leituras em tempo real em plantas 2D planas que já tem, enquanto o Digital Building Twin serve para desenhar e operar um modelo 3D completo das instalações a partir do zero.

Camadas ou widgets separados? Use camadas quando as imagens forem vistas diferentes do mesmo local ou sistema. Use widgets de imagem separados quando as imagens pertencem a partes diferentes do dashboard ou abrangem sistemas não relacionados.

Para trabalhar com camadas: Camada 1 já lá está — renomeie-a e carregue a respetiva imagem. Clique em Adicionar nova camada apenas quando quiser outra vista de imagem no mesmo widget. Cada camada precisa da sua própria imagem — se adicionar uma camada e a deixar vazia, Seguinte não continuará. No Fonte de dados separador, adicione cada fonte de dados e métrica por baixo da camada a que pertence e arraste cada pin na imagem dessa camada.

Exemplos práticos

Pátio dos silos de grãos — níveis de enchimento à primeira vista Uma foto do local dos silos com um pin de nível de enchimento em cada tanque; condições verdes acima de 60%, amarelo de 30–60%, vermelho de 10–30%, bordô abaixo de 10%. Uma segunda camada contém um corte do silo mais movimentado com os sensores de temperatura internos fixados ao longo do cabo.

Esquema do equipamento — leituras na máquina Um esquema de uma linha de produção, uma leitura de vibração fixada em cada motor e rolamento — verde 0–7 mm/s, âmbar 7–12, vermelho acima de 12. O engenheiro vê qual componente está a funcionar mal sem associar nomes de dispositivos às máquinas.

Edifício de vários pisos — uma camada por piso A planta de cada piso na sua própria camada, com o AVAC e a temperatura fixados por piso — um piso de servidores com uma banda mais restrita do que os escritórios.

A imagem pode ser qualquer coisa que possa fotografar ou desenhar — um parque de tanques, uma sala de quadros, uma câmara frigorífica, um mapa do local — por isso trate estes exemplos como pontos de partida, não como limites. Sempre que uma leitura faça mais sentido quando vê onde ela está, o widget de imagem coloca-a lá.

O que o widget mostra

No dashboard, cada camada mostra a respetiva imagem com um pin circular colorido em cada posição que definiu. Cada pin traz o ícone do sensor, o seu valor atual em tempo real e a unidade, e atualiza em tempo real à medida que o sensor reporta.

A cor do pin vem inteiramente das condições. A primeira condição correspondente vence; se nenhuma condição corresponder, o pin usa a cor Predefinida definida no modal de Condições. O widget de imagem visualiza o estado — para ser alertado quando uma leitura cruza um limite, combine-o com um Alarme.

Quando um widget tem duas ou mais camadas, o alternador de camadas permite ao utilizador mover-se entre elas. Se uma camada ainda não tiver imagem, ou se o widget não tiver sensores configurados, essa área mostra em vez disso uma breve mensagem de espaço reservado.
