Exibição de Medidor

Acompanhe uma leitura em relação a limiares com o Medidor — bandas coloridas mostram zonas segura, de aviso e de violação.

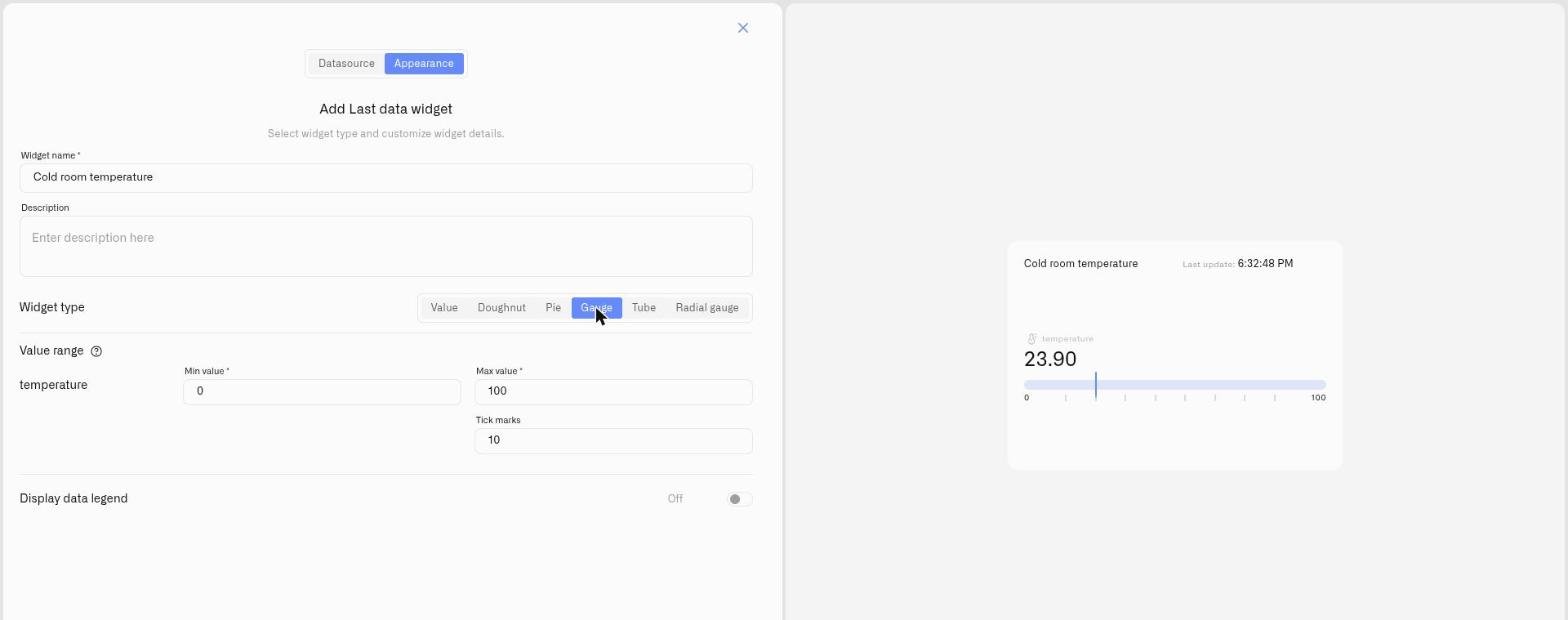

Last Data widget using the Gauge display type

A visualização Gauge desenha cada leitura como um marcador a deslizar ao longo de uma faixa horizontal. A faixa é escalada entre um mínimo e um máximo, e cada condição numérica que definir torna-se numa banda colorida ao longo dela — assim, a posição do marcador mostra o estado operacional, e não apenas um valor. A figura é mostrada completa acima da faixa.

Esta é a visualização para leituras em que a posição face aos limites é o importante: se um valor está dentro da sua banda segura, está a aproximar-se de um limite, ou já o ultrapassou.

Quando escolher

  • Uma leitura que deve permanecer dentro de uma janela operacional — pressão, RPM, uma temperatura controlada — em que as bandas transportam o significado.

  • Alerta no extremo inferior — um consumível ou reserva em que o marcador a descer para uma banda vermelha é o aviso.

  • Alerta no extremo superior — um nível que deve manter-se baixo, em que o marcador a subir para vermelho sinaliza problemas.

O Gauge não tem uma extremidade fixa "boa"; as bandas de condições é que definem o que cada extremidade da faixa significa. Sempre que uma leitura tenha limites, o Gauge torna visível a ultrapassagem deles — as situações acima são um ponto de partida, não o limite.

Configurar uma visualização Gauge

Aqui está uma configuração completa para um caso real — monitorizar um poço de bombagem para que uma falha da bomba seja detetada antes de a cave inundar. A bomba mantém a água baixa; o poço tem cerca de 100 cm de profundidade, e um sensor de nível apresenta o nível da água em centímetros — por isso a leitura vai de 0 (o fundo seco do poço) a 100 (a água no ponto de transbordo). Esse 0–100 é a escala da faixa, e cada condição colore um trecho dela. Este é apenas um exemplo: um Gauge adequa-se a qualquer leitura medida face a limites — só mudam o dispositivo e as extremidades das bandas.

  1. Abra o painel no modo de edição e clique Últimos dados no seletor de widgets. O painel de definições abre no separador Fonte de dados sem fontes de dados ainda.

  2. Clique Adicionar fonte de dados. Uma Fonte de dados 1 aparece um bloco.

  3. No bloco, clique Escolher dispositivo e selecione o sensor de nível do poço.

  4. Clique Adicionar métrica. Surge uma linha de métrica.

  5. Na linha, defina Tipo de dados para Telemetria, escolha a leitura do nível da água em Métrica do dispositivo, e escolha um Ícone.

    Esta visualização precisa de um número. A Métrica do dispositivo lista oferece todos os tipos de métrica, mas um gauge preenche-se contra uma escala — escolha aqui uma leitura numérica; um valor de texto não numérico é lido como 0. (Para mostrar texto ou um valor ligado/desligado tal como está, use a Visualização de valor.) Para alterar a forma como uma métrica é armazenada, abra Dispositivos → Métricas — veja Métricas.

  6. Clique Condições: N para abrir a janela modal Condições. Defina uma Cor predefinida — a cor para a qual a leitura regressa sempre que nenhuma das suas condições corresponde ao valor atual — depois, para cada banda, clique em Adicionar condição e preencha a linha — introduza um Nome da condição, defina Tipo de dados para Número (o próprio Tipo de dados da condição, separado da linha da métrica), porque o poço tem 100 cm de profundidade, introduza De 0 (o fundo seco) e Até 100 (o ponto de transbordo), e escolha uma Cor. Depois pode introduzir os níveis de cor. Por exemplo:

    A partir do fundo seco:

    • "Normal" — De 0, Até 30 — verde

    • "A subir" — De 30, Até 60 — amarelo

    • "Crítico" — De 60, Até 100 — vermelho

    Num Gauge, estas condições são apresentadas como bandas coloridas ao longo da faixa. Clique Guardar para fechar a janela modal.

  7. Clique Seguinte para abrir o separador Aparência .

  8. Introduza um Nome do widget — por exemplo "Nível do poço de bombagem" — e uma Descrição.

  9. Em Tipo de widget, escolha Gauge. Uma A secção Intervalo de valores aparece para a métrica.

  10. Defina Valor mínimo para 0 (um poço seco) e Valor máximo para 100 (água no transbordo) — as duas extremidades da faixa, o mesmo 0–100 que as bandas usam — e defina Marcas de escala para 10.

  11. Ative Mostrar legenda dos dados se for útil, depois clique Guardar.

O resultado: uma faixa cujo marcador fica em baixo e verde enquanto a bomba dá conta do recado. Se a bomba falhar, a água sobe e o marcador desloca-se ao longo da faixa e entra na banda vermelha — essa ultrapassagem é o evento que está a monitorizar. Uma nota sobre o sensor: um sensor de nível lê valores mais altos à medida que a água sobe, enquanto um sensor de distância montado no topo lê valores mais baixos — defina a banda vermelha para o valor que signifique água alta no sensor que instalou. O Gauge torna a condição visível no painel; para uma notificação, use um Alarme. A mesma faixa com bandas monitoriza tudo o que é medido face a limites — só a métrica e as extremidades das bandas mudam.

Exemplos práticos

Um consumível em baixa Quando o perigo está na extremidade inferior extremidade, pinte as bandas ao contrário. Uma reserva apresentada como percentagem vai de 0 % (vazia) a 100 % (cheia), por isso a faixa toma Valor mínimo 0 e Valor máximo 100. Um depósito de líquido de refrigeração ou reagente recebe então três condições: "Repor agora" — De 0, Até 15 — vermelho; "A ficar baixo" — De 15, Até 40 — amarelo; "Saudável" — De 40, Até 100 — verde. O marcador fica alto e verde enquanto a reserva está cheia e desce para o vermelho à medida que o processo a vai consumindo.

Manter-se dentro de uma janela segura Algumas leituras têm de permanecer entre dois limites, e não acima nem abaixo de um. Para um compressor cuja pressão funciona entre 0 e 10 bar, a faixa abrange esse intervalo operacional — defina Valor mínimo 0 e Valor máximo 10 — depois pinte uma banda verde ao centro com bandas de aviso em ambas as extremidades: "Baixo" — De 0, Até 2 — vermelho; "Aviso de baixo" — De 2, Até 4 — amarelo; "Normal" — De 4, Até 7 — verde; "Aviso de alto" — De 7, Até 9 — amarelo; "Alto" — De 9, Até 10 — vermelho. A posição do marcador mostra num relance se o equipamento está a funcionar onde deve, e o desvio para qualquer uma das extremidades é visível antes de se tornar uma falha.
