# Editor Visual
Desenhe regras de automação na tela BPMN visual do Kilo IoT — arraste nós, desenhe fluxos, configure cada etapa no painel.
O editor visual é onde você desenha fluxos de trabalho de automação. Apresenta uma tela BPMN 2.0 onde coloca nós, os liga com fluxos e configura cada passo através de um painel de propriedades.
Este é um editor visual-first, não um construtor de regras apenas de arrastar e largar. A maior parte do trabalho acontece através da colocação de nós e de campos de formulário, enquanto o CEL é usado em campos de expressão focados, onde a regra precisa de lógica precisa.
## Como aceder
O editor abre quando você:
* Clique em **Adicionar regra** para criar uma nova regra (em `/rules/create`)
* Clique em **Editar** de uma regra da lista de Regras (em `/rules/:id/edit/editor`)
* Altere o seletor de modo de **Visualização** para **Edição** ao visualizar uma regra

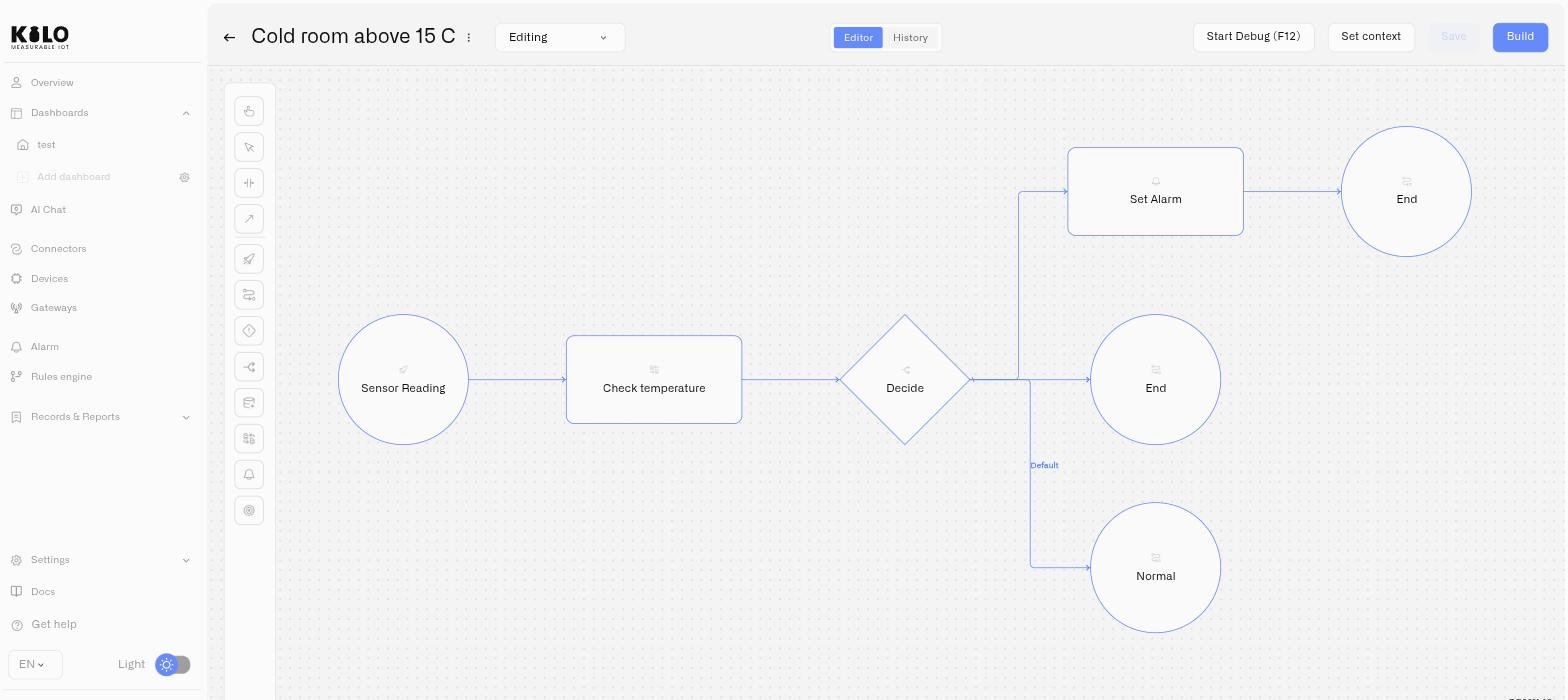

## Layout do editor
O editor tem quatro áreas principais:
1. **Barra de ferramentas / Paleta** — À esquerda. Contém tipos de nós arrastáveis e ferramentas da tela.
2. **Tela** — A área central. O seu diagrama BPMN fica aqui.
3. **Painel de propriedades** — À direita. Abre-se quando seleciona um nó, mostrando os respetivos campos de configuração.
4. **Barra de cabeçalho** — No topo. Mostra o nome da regra, o seletor de modo, o estado de gravação automática e os botões de ação.
## Paleta
A paleta fornece ferramentas e elementos arrastáveis que pode colocar na tela.
### Ferramentas
| Ferramenta | O que faz |
| -------------------------------- | -------------------------------------------------------- |
| **Ferramenta Mão** | Desloca a tela sem selecionar nada |
| **Ferramenta Laço** | Desenha uma caixa de seleção à volta de vários elementos |
| **Ferramenta Espaço** | Cria ou remove espaço entre elementos |
| **Ferramenta de ligação global** | Desenha uma ligação (fluxo) entre dois nós |
### Elementos arrastáveis
| Elemento | Descrição |
| ---------------------------- | ------------------------------------------------------------------------------------------------------------------------------------------------------------------ |
| **Evento de início** | Ponto de entrada da regra — começa a partir de um sensor de dispositivo ou de uma condição de acionamento guardada. Um é colocado automaticamente numa nova regra. |
| **Evento de fim** | Termina um caminho de fluxo |
| **Portal exclusivo** | Ponto de decisão — encaminha para um ramo com base em condições |
| **Tarefa de script** | Avalia uma expressão CEL para transformar ou classificar dados |
| **Definir alarme** | Aciona uma definição de alarme com uma mensagem dinâmica |
| **Executar comando** | Envia um comando para um dispositivo quando a regra é ativada — controla hardware, não apenas alerta |
| **Enriquecimento** | Obtém a leitura mais recente de outro sensor |
| **Evento de erro de limite** | Anexa-se a uma tarefa para capturar erros e encaminhar para um caminho de recurso |
Arraste um elemento da paleta para a tela para o adicionar. Cada tipo de elemento e a sua configuração completa estão documentados em [Referência de nós](/kilo-docs-pt/kilo-iot-server/rules-engine/node-reference.md).
## Trabalhar com a tela
### Adicionar nós
Arraste elementos da paleta para a tela. Posicione-os na ordem em que pretende que a regra seja executada.
### Ligar nós
Use a **Ferramenta de ligação global** da paleta, ou passe o cursor sobre um nó até aparecerem as alças de ligação e depois arraste de um nó para outro. Isto cria um **fluxo de sequência** — uma seta que mostra a ordem de execução.
Regras para ligações:
* Eventos de início e nós de tarefa podem ter um fluxo de saída
* Os Portais exclusivos podem ter vários fluxos de saída (um por ramo)
* Cada fluxo de um Portal (exceto o predefinido) deve ter uma expressão de condição
* Os Eventos de fim não têm fluxos de saída
### Selecionar e configurar nós
Clique num nó para o selecionar. O painel de propriedades abre-se à direita, mostrando campos específicos desse tipo de nó. Configure o nó e depois clique em **Guardar** na parte inferior do painel de propriedades para aplicar as suas alterações.
### Eliminar nós
Selecione um nó e prima a tecla Delete, ou use o menu de contexto para o remover. Eliminar um fluxo de portal requer confirmação, uma vez que também remove a ligação correspondente da tela.
## Painel de propriedades
Cada tipo de nó tem o seu próprio painel de propriedades com campos específicos. Quando clica num nó, o painel abre-se no lado direito do editor.
Campos comuns na maioria dos tipos de nós:
* **Nome** — Uma etiqueta descritiva para o nó
Muitos tipos de nós também expõem **Entradas** e **Saídas** baseadas em CEL para modelação avançada de dados. Os campos específicos de cada nó são abordados em detalhe em [Referência de nós](/kilo-docs-pt/kilo-iot-server/rules-engine/node-reference.md).
Depois de editar as propriedades, clique em **Guardar** na parte inferior do painel para aplicar as alterações. Clique em **Cancelar** para descartar.
## Barra de cabeçalho
### Nome da regra
Clique no nome da regra no topo para o renomear em linha (máx. 60 caracteres). O nome é guardado quando clica fora ou prime Enter.
### Seletor de modo
Uma lista suspensa que mostra o modo atual:
* **Edição** — Acesso total à tela e às propriedades. Adquire um bloqueio de edição.
* **Visualização** — Vista apenas de leitura do diagrama. Não é adquirido qualquer bloqueio.
Mudar de Visualização para Edição adquire o bloqueio de edição (se disponível). Mudar de Edição para Visualização navega para a rota só de leitura. Se tiver alterações do diagrama não guardadas, a plataforma pede-lhe para confirmar o desbloqueio da regra e, em fluxos normais de saída, tenta persistir o estado mais recente do diagrama antes de libertar o bloqueio.
### Indicador de gravação automática
Mostra o estado atual de gravação:
* **A guardar...** — Uma gravação está em curso (com ícone de carregamento)
* **Guardado** — As alterações mais recentes foram guardadas
* **Falha na gravação automática** — A gravação automática falhou. Uma caixa de diálogo oferece a opção de tentar novamente ou voltar atrás.
### Menu de ações
O menu de três pontos (⋮) fornece:
* **Renomear** — Abre o editor de nome em linha
* **Editar descrição** — Abre uma caixa de diálogo para editar a descrição da regra (máx. 1.000 caracteres)
* **Duplicar regra** — Cria uma cópia da regra
### Botões de ação
* **Guardar** — Guarda manualmente o estado atual. Cria uma nova versão. Desativado quando não há alterações não guardadas.
* **Compilar** — Abre a barra lateral de compilação para validar e criar um artefacto de compilação. Consulte [Compilações, Artefactos e Implementação](/kilo-docs-pt/kilo-iot-server/rules-engine/builds-artifacts-and-deployment.md).
### Separadores
Ao editar uma regra existente, aparecem dois separadores por baixo do cabeçalho:
* **Editor** — A tela BPMN (predefinição)
* **Histórico** — A tabela de histórico de versões. Consulte [Histórico de versões e restauro](/kilo-docs-pt/kilo-iot-server/rules-engine/version-history-and-restore.md).
Estes separadores só são apresentados enquanto está a editar uma regra guardada existente. Não aparecem no modo Visualização nem enquanto cria uma regra nova sem guardar.
---
